Jacketed Lab Reactors
Reactor-Ready-Filter 실험실 반응기

단일 재킷 용기 설정에서 반응 및 여과가 가능하며 결정화, 반응 워크업 및 제품 분리에 이상적입니다.



Stirred, temperature-controlled,

contained filtrations

기존 Reactor-Ready 프레임워크를 업그레이드하여 필터 용기를 사용하거나 전용 필터 반응기로 여러분의 연구 실험을 최적화하세요.


필터 용기는 정확한 온도 제어를 위해 바닥까지 완전히 재킷 처리되어 있습니다.

필터 어셈블리를 사용하면 최소한의 정체로 효율적인 고체-액체 분리가 가능 합니다.

고유한 필터 지지판으로 베이스와 용기를 정렬하여 공구가 없는 조립이 가능 합니다.

1리터 및 2리터 용량의 다양한 재킷형 필터 용기입니다.

재킷 유리 필터 용기

정밀한 온도 제어 여과를 위한 완전 재킷 유리 필터 용기

  • 정밀하게 설계된 붕규산 유리 용기는 전체 용기 내용물의 정확한 온도 제어를 위해 필터 플레이트까지 바로 확장되는 재킷 디자인을 특징으로 합니다.
  • 상단 DN100 광택 플랫 뚜껑 플랜지는 FEP 캡슐형 O-링 및 PTFE 칼라와 결합되어 용기와 뚜껑 사이에 누출 방지를 제공합니다.
  • 직선형 용기 내부는 방해받지 않는 여과를 가능하게 하며 넓은 DN150 바닥 플랜지를 갖추고 있어 필터 케이크에 쉽게 접근할 수 있습니다.

필터 어셈블리를 통해 효율적인 고체-액체 분리가 가능합니다.

  • 재사용 가능한 필터 멤브레인은 다양한 다공성과 재료로 제공됩니다.
  • 탈착식 클램프가 있는 필터 플레이트를 사용하면 여과 후 쉽게 제품을 수집하고 재조립할 수 있습니다.

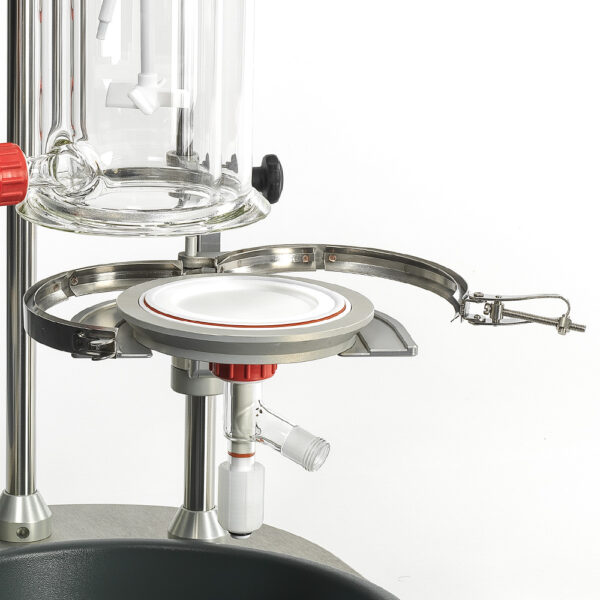

필터 플레이트 어셈블리

Reactor-Ready 필터 플레이트 어셈블리를 사용하면 고형물을 쉽게 회수하면서 효율적인 여과가 가능합니다.


  • 혁신적인 개스킷과 O-링 씰 설계로 누출 위험이 줄어듭니다.

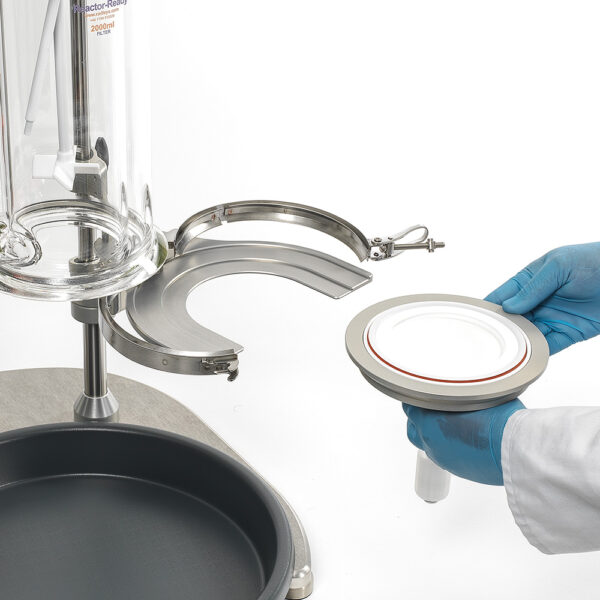

  • 넓은 바닥 플랜지와 회전 필터 지지판 덕분에 케이크 회수 및 시스템 재조립이 빠르고 쉽습니다.

Glass Bottom Outlet Valve

청소를 위해 쉽게 분리할 수 있습니다. 15mm 구멍으로 쉽게 이동할 수 있습니다. 제로 데드 스페이스 설계로 반응 중 필터 매체 아래의 재료 손실을 최소화합니다. 나사산 배출구를 통해 진공 보조 여과를 위한 수집 용기 및 진공 펌프에 연결할 수 있습니다.

Filter Membrane

모든 키트에는 크기에 맞게 미리 절단된 6가지 스타일의 멤브레인이 각각 하나씩 포함된 필터 멤브레인 평가 키트가 포함되어 있습니다. 사용자는 자신의 필터 멤브레인 재료를 크기에 맞게 잘라낼 수도 있습니다.

Filter Plate and Gasket

PTFE 또는 PEEK로 제공됩니다. PTFE(-30 ~ +120°C)는 뛰어난 화학적 호환성을 제공합니다. PEEK(-30 ~ +180°C)는 더 넓은 온도 범위와 우수한 화학적 호환성을 제공합니다.

Sintered Glass Membrane Support

여과 중에 필터 매체가 손상되는 것을 방지합니다.

Aluminium Filter Plate Cup

여과 중에 필터 플레이트 강성을 유지하여 필터 플레이트와 용기 플랜지를 단단히 밀봉합니다.

Gasket O-ring

키트에는 실리콘(-30 ~ +180°C)과 Viton(-20 ~ +180°C)이 모두 포함되어 있습니다.

필터 조립 방법

1. 알루미늄 필터 플레이트 컵은 PTFE 또는 PEEK 필터 플레이트 선택을 지원하여 광범위한 용매 및 온도 호환성을 제공합니다.

2. 탈착식 15mm 보어 유리 바닥 배출 밸브로 청소가 쉽습니다.

3. 소결 유리 멤브레인 지지대는 여과 중에 필터 매체가 손상되는 것을 방지합니다.

4. 사전 절단된 필터 멤브레인은 다양한 재료와 다공성으로 제공됩니다.

5. 필터 키트에는 실리콘(-30°C ~ +180°C) 및 Viton(-20°C ~ +180°C) O-링이 포함되어 있습니다.

6. 개스킷(PTFE 또는 PEEK로 제공)은 O-링과 결합되어 효율적인 밀봉을 보장합니다.

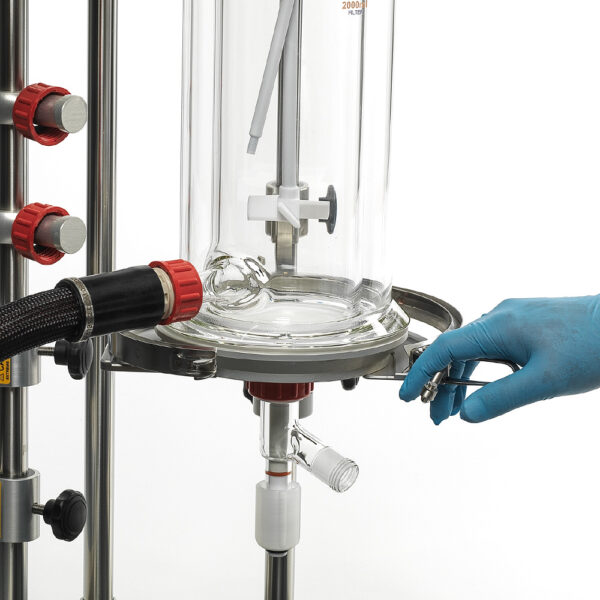

7. 회전형 알루미늄 필터 플레이트 지지대는 필터를 용기와 간단하게 정렬할 수 있도록 하며 클램프가 잠금 해제된 경우에도 필터 플레이트와 필터 케이크를 지지합니다.

8. 필터 클램프 설계를 통해 필터 어셈블리를 용기 하부 플랜지에 쉽게 고정할 수 있습니다.

9. 용기 및 필터 어셈블리 교체는 도구가 필요 없으며 몇 분 안에 수행할 수 있습니다.

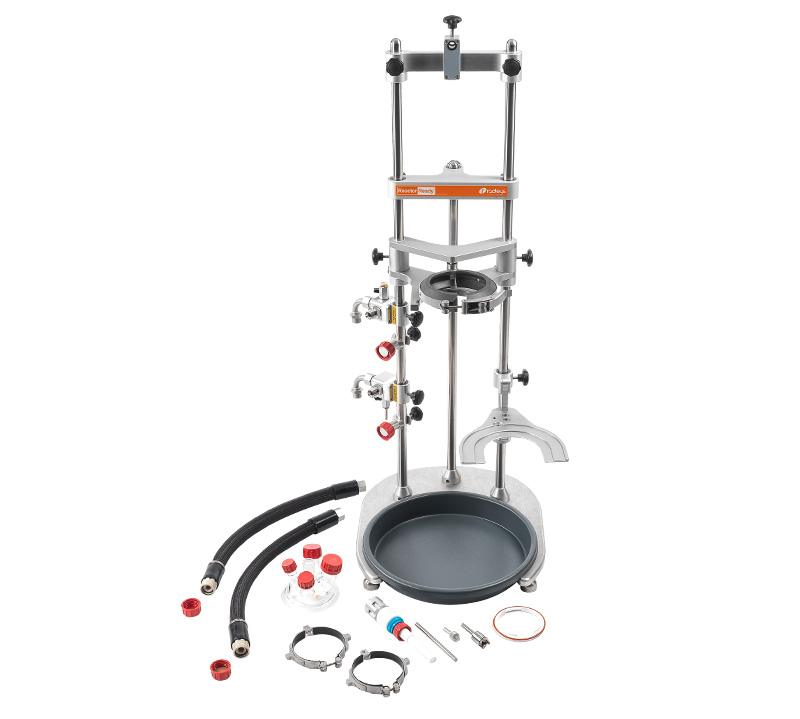

Reactor-Ready Filter Core system

  • 베이스, 확장 지지대, 보스 및 모든 클램프가 포함된 스탠드
  • 필터 플레이트 지지대
  • 유리 반응 용기 뚜껑
  • 용기 FEP O-링 씰 및 PTFE 칼라
  • HDPE 드립 트레이
  • 신속 분리 연결이 가능한 용기-매니폴드 절연 호스
  • 하부 흡입 매니폴드 + 배수구
  • 상부 출구 매니폴드 + 벤트
  • PTFE 교반기 가이드
  • 스테인레스 스틸 드롭인 교반기 가이드 커플링
  • 스테인레스 스틸 용기 지지 칼라 2개
  • 지지봉 보스용 잠금봉

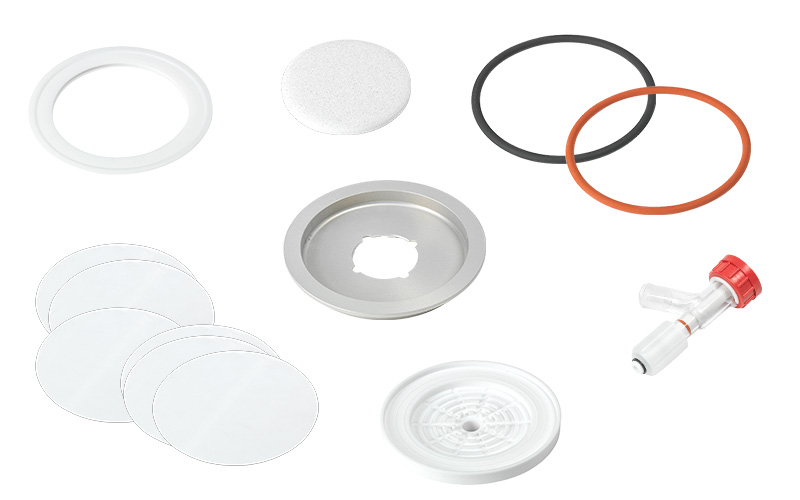

Filter Plate Kit

필터 플레이트 키트에는 여과를 시작하는 데 필요한 모든 것이 포함되어 있습니다. 필터 베이스에 필요한 재료를 선택하기만 하면 됩니다. 각 필터 플레이트 키트에는 다음이 포함됩니다.


  • PTFE 또는 PEEK 필터 플레이트
  • PTFE 또는 PEEK 필터 플레이트 개스킷
  • 알루미늄 필터 플레이트 컵
  • 필터판 O-링(바이톤 및 실리콘)
  • 소결 유리 멤브레인 지지 디스크
  • 유리 BOV 및 피스톤
  • 필터 멤브레인 평가 키트(6개 멤브레인 각각 1개)

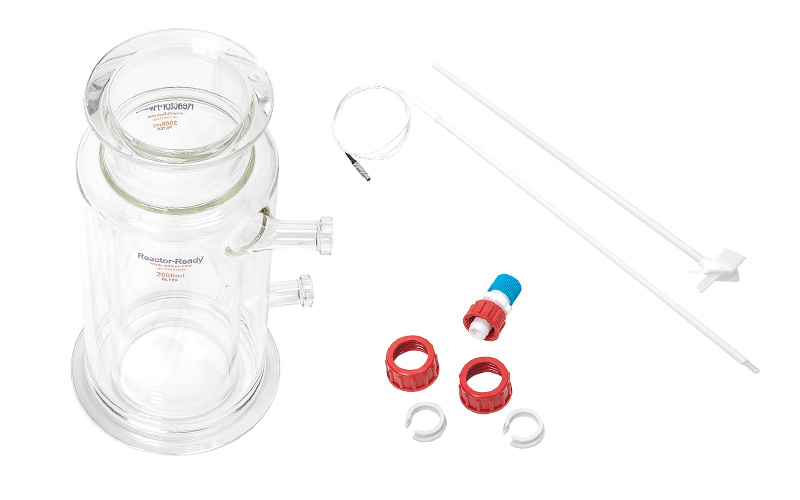

Filter vessel kits

필터 용기 키트를 사용하면 용기 및 액세서리를 간단하고 비용 효율적으로 주문할 수 있습니다.

이 용기 키트에는 시작하는 데 필요한 용기와 액세서리가 포함되어 있습니다. 각 키트에 포함된 Pt100 프로브와 터빈 교반기는 용기 크기에 맞춰져 있습니다. 각 용기 키트에는 다음이 포함됩니다.


  • 필터 용기
  • PTFE 터빈 교반기
  • 사이드암 커플링
  • LEMO 커넥터가 있는 Pt100 PTFE 온도 프로브
  • PTFE 온도 프로브 어댑터

필터 반응기 액세서리

Filter Cake Catcher

  • 필터 케이크 유출 트레이는 알루미늄 필터 컵에 클립으로 고정되어 여과 후 제품을 수집할 때 고체 손실을 방지합니다.
  • 유출 트레이를 사용하면 사용자가 내부에 미세한 고형물도 안전하게 유지하면서 필터 플레이트를 제거할 수 있습니다.

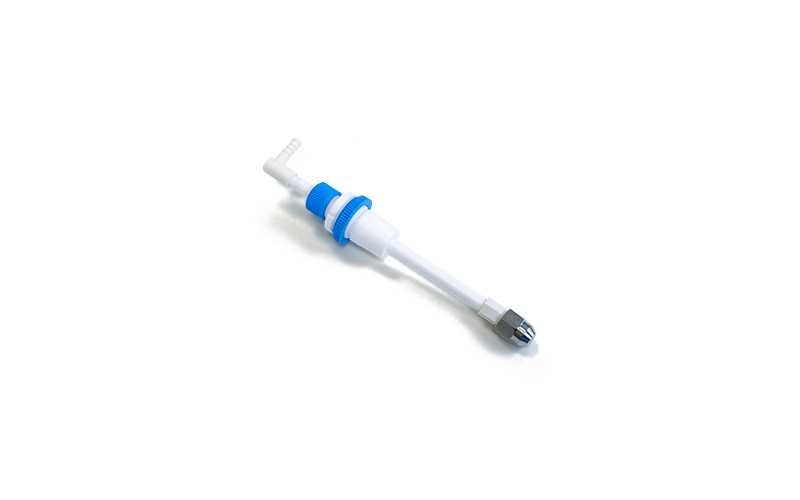

Spray Lance For Reactor-Ready Vessels

  • 필터 용기와 함께 사용하면 스프레이 랜스를 사용하면 여과 후 표면 교란을 최소화하면서 필터 케이크를 세척할 수 있습니다.
  • 스프레이 랜스의 스프레이 패턴은 필터 용기의 측면을 덮어 잔여 현탁액을 효과적으로 씻어냅니다.
  • 스프레이 랜스는 최대 5L의 용기를 헹구기 위해 필터 용기 또는 반응기 준비 표준 및 공정 용기와 함께 사용할 수 있습니다.
  • 스프레이 랜스는 PTFE로 제작되었으며 스프레이 노즐은 용제에 대한 내화학성을 위해 스테인레스 스틸로 제작되었습니다.

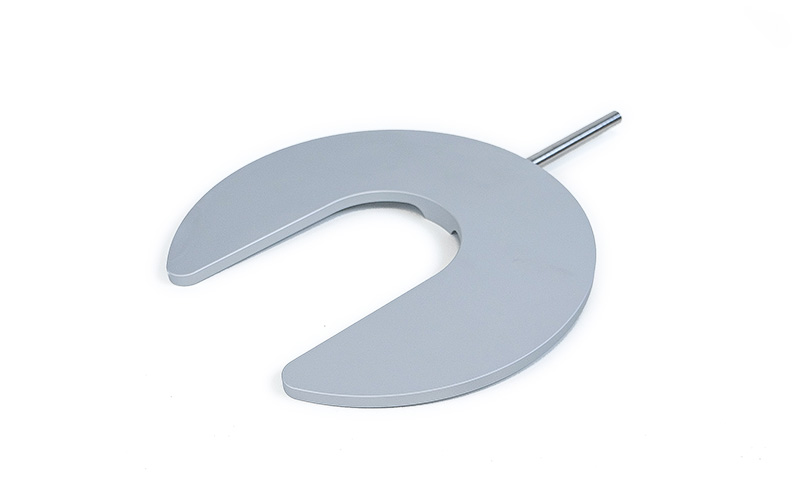

Filter Plate Benchtop Support

  • 필터 플레이트 벤치탑 지지대는 조립 중 또는 여과 후에 필터 플레이트를 고정하여 제품을 쉽게 제거할 수 있도록 합니다.
  • 모든 표준 실험실 레토르트 스탠드와 함께 사용할 수 있습니다.
