Measuring the Flow Properties and Flowability of Powders and Granular Materials

Mercury는 분말 흐름 특성 관리 위한 솔루션을 제공해드립니다.

동적 분말 흐름성 분석기

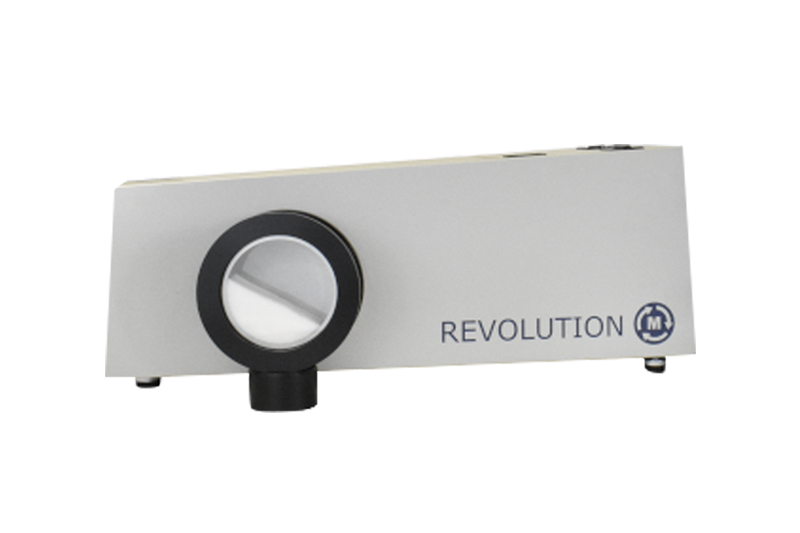

Revolution

유동 상태에서의 다양한 분석 방법을 통해 생산 및 품질 관리를 위한 분말 흐름성을 수치화할 수 있습니다.

동적 분말 흐름성 분석기, Revolution Powder Analyzer는 전용 샘플 드럼이 회전하면서 분말이 흐르는 과정을 실시간으로 분석할 수 있습니다.


분말이 수백번 흐르는 과정에서 발생하는 에너지, 각도, 부피, 밀도 등을 소프트웨어를 통해 자동으로 계산하고 수치화하여 각 분말 간 흐름성 비교를 하며 수치화된 데이터는 분말에 대한 생산 관리 및 품질 관리를 위해 사용할 수 있습니다.

 Features

  •    분말의 흐름성을 정밀하게 수치화 및 정량화 가능
  •   분말 거동이 다양한 환경에서 어떻게 변화하는지 직관적인 연구 가능
  •  흐르는 과정에서 발생하는 분말의 Potential Energy, Angle, Density, Cohesion 등 다양한 데이터 분석
  •  Flowability, Fluidization, Multi Flow, Packing, Charge, Temperature Method와 같이 총 6가지 Method를 이용하여 다양한 분석 가능
Dimensions (W x D x H)610 x 230 x 230 mm
Powder Drum Size100cc Large Drum, 25cc Small Drum
Camera Frame Rate5 ~ 30 frames per seconds
Rotation Speed0.1 ~ 200 rpm
Contact MaterialsAnodized Aluminum, Glass, Polycarbonate, Non-Charge Plate

 측정 방법

  1. 샘플 드럼이 회전하며 분말이 흐르는 과정에서 발생하는 Avalanche Energy를 측정합니다.
  2. 샘플 드럼은 두 개의 실리콘 롤러를 통해 움직이며, 백라이트 조명과 디지털 카메라가 장착되어 있어 회전 상태의 모든 분말을 이미지로 저장하며 소프트웨어를 통해 분석할 수 있습니다.

여러 단계의 회전 속도를 설정하여 실험할 수 있으며, 내장되어 있는 디지털 카메라가 실험 과정을 초당 10~500 프레임을 기록합니다.

더보기

Avalanche Cycle

  • 내장된 디지털 카메라는 설정된 속도로 회전하는 분말의 이미지와 영상을 캡처합니다.
  • 샘플 드럼 안 분말은 Building, Peak, Change와 같이 3단계를 거쳐서 Avalanche Cycle을 나타냅니다.
  • 소프트웨어는 위치에너지(Potential Energy), 각도, 표면 거칠기(Surface Fractal), 부피, 밀도 등을 수집된 이미지를 통해 계산하여 수치화된 데이터를 보여줍니다.

Avalanche와 Rest 현상

  1. 드럼 안의 분말은 처음 Building 상태를 유지합니다.
  2. 샘플 드럼이 롤러에 의해 회전하게 되면서 분말은 Peak 상태로 변하게 됩니다.
  3. Peak 상태에서 Avalanche Energy, Avalanche Angle이 형성되며 이는 분말이 형성하고 있는 최대 에너지와 각도입니다.
  4. 회전력이 더 가해지면, Peak 상태에 있던 분말이 무너지며 Change 상태로 변화하며 이때 Rest Angle, Rest Energy가 형성됩니다.
  5. 위과정을 수백 번 반복하며 카메라를 통해 기록하고 분석할 수 있습니다.

 측정 요소

Mercury Scientific Inc.만의 특허받은 알고리즘을 이용하여 수집된 이미지로 분말의 흐름성을 측정하고

진동, 정전기, 온도 환경에서 특성 변화를 정할 수 있으며 또한 무엇이 흐름성에 큰 영향을 미치는지 예측할 수 있습니다.

더보기

 Test Method

총 6가지의 다양한 Test Method를 이용해 흐름성을 분석해 보세요!

01


흐름성 분석

Flowability Method


샘플 드럼이 회전하며 촬영되는

이미지를 통한 다양한 데이터 분석

02


유동화 분석

Fluidization Method


회전 속도 변화에 따른

부피 변화 측정

03


다중 흐름성 분석

Multi Flow Method


RPM에 따른

Avalanche Energy 변화 분석

04


진동 특성 분석

Packing Method


진동에 의한

밀도와 부피 변화 측정

05


정전기 특성 분석

Charge Method


분말이 회전하며

발생되는 정전기 측정

06


온도 특성 분석

Temperature Method


온도 변화에 따른

흐름성 변화 분석
