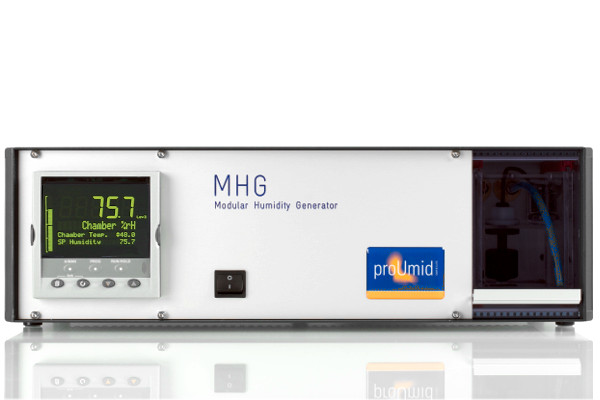

MHG32 – Controlled Humidity
MHG32 시스템은 작은 부피 내에서 빠른 상대습도(RH) 변화가 요구되는 까다로운 장비 환경에서 정밀한 습도 제어를 위해 설계되었으며, 목표 부피에서 직접 상대 습도를 생성하고 제어하여 매우 낮은 유량에서도 빠르고 정확한 반응을 가능하게 하는 독창적인 특징을 갖추고 있습니다. 최대 유량은 100ml/min, 500ml/min, 1000ml/min 세 가지로 제공되며, 약 20ml에서 최대 2000ml의 챔버 부피에 적합합니다. 모듈식 설정과 쉬운 적용성, 그리고 넓은 온도 및 습도 범위의 조합 덕분에 MHG32는 모든 종류의 응용 분야에 완벽하게 적용될 수 있을 뿐만 아니라, 다양한 맞춤 제작 가능성을 통해 OEM 제품으로서 분석 장비 솔루션에 쉽게 통합할 수 있습니다.
독창적인 시스템 구조

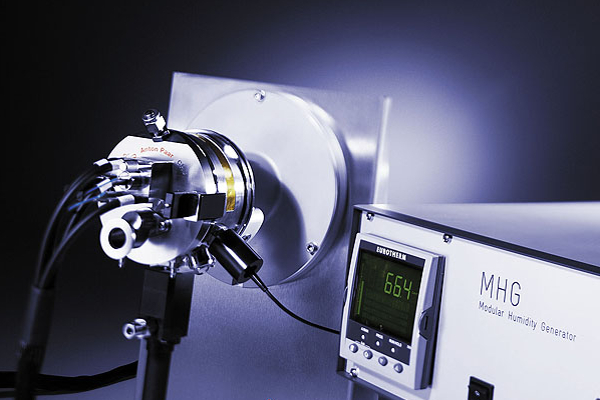

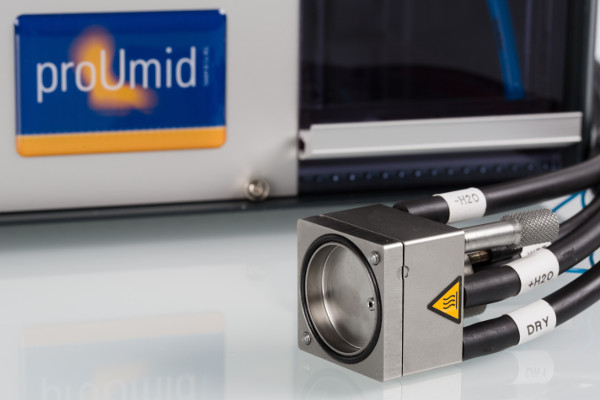

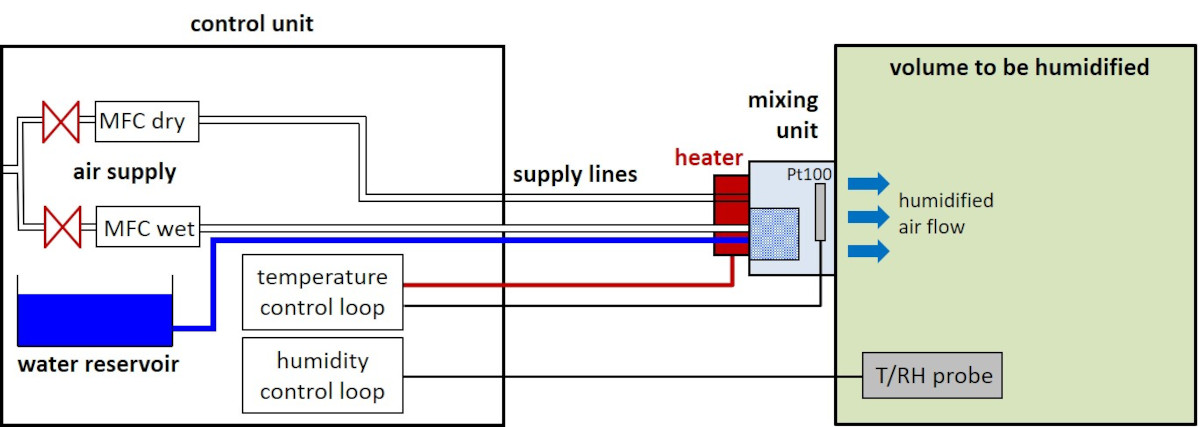

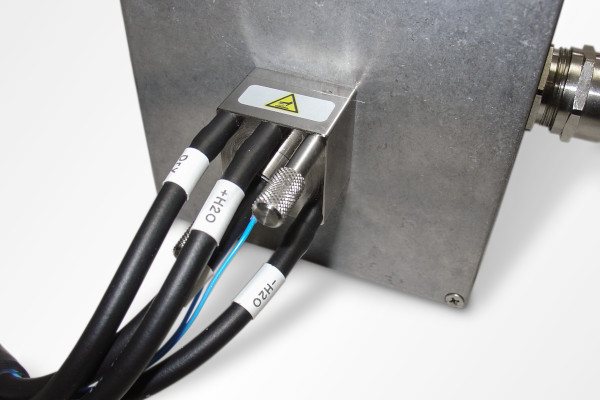

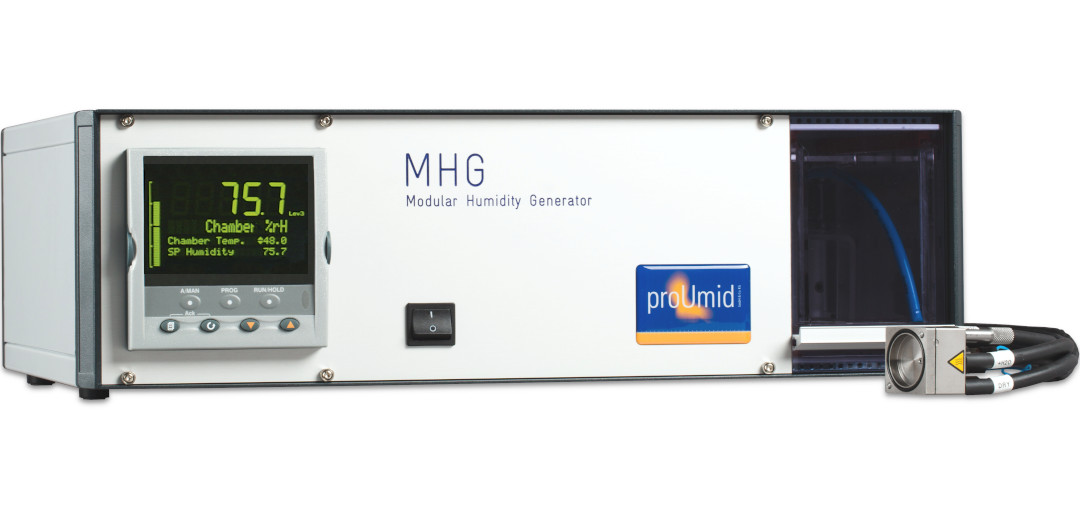

특허받은 MHG32 설계는 일반적인 습도 제어 장비와 차별화됩니다. 일반적으로 장비 내부에서 습한 공기를 생성한 뒤, 가열된 이송 라인을 통해 목표 시스템이나 가습할 공간으로 전달합니다. 그러나 이러한 방식은 조절 반응이 느리고 공급 라인에 큰 데드볼륨(dead volume)을 발생시킵니다. 이 문제를 해결하기 위해 MHG32는 중앙 제어 장치와 외부 혼합 장치로 구성된 독특한 설계를 채택했습니다. 중앙 제어 장치는 가스와 물의 유량을 모니터링하고 조절하며, 분리된 라인을 통해 매체를 혼합 장치로 이송합니다. 습한 공기는 목표 공간의 외벽에 직접 부착된 혼합 장치 내부에서 생성됩니다.

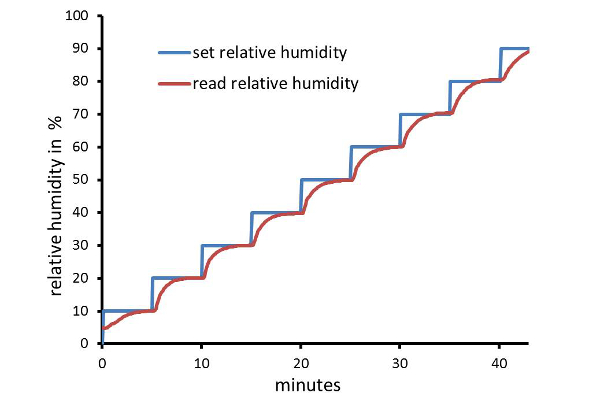

빠르고 정밀한 습도 제어
목표 공간에 직접 연결된 혼합 장치 내부에서 가스 흐름을 생성함으로써, 공급 라인의 데드볼륨으로 인한 잠재적인 문제를 완전히 방지합니다. MHG32는 매우 작은 유량에서도 빠르고 정밀하게 제어되는 습도를 허용합니다.
폐쇄 루프 제어
습도 센서는 가습될 공간 내부에 직접 배치됩니다. 폐쇄 루프 제어는 정밀하고 안정적이며 빠른 습도 제어를 보장하고, 시스템이 외부 교란에 영향을 받지 않도록 합니다.
넓은 온도 및 습도 범위

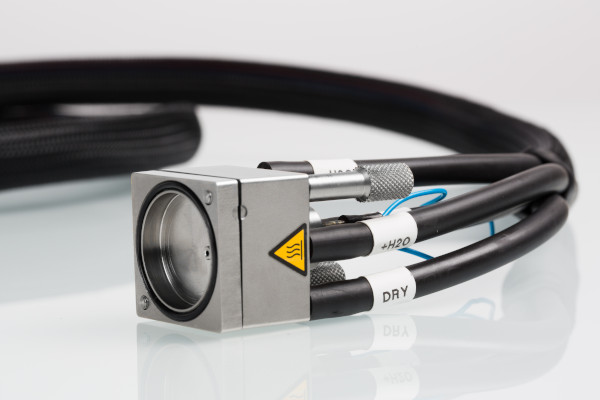

혼합 장치는 작지만 강력하며, 전체 온도 및 습도 범위에 걸쳐 정밀하게 제어된 습도를 가능하게 합니다.
통합 온도 제어: MHC32 TC
TC 옵션이 있는 MHG32는 가습될 시스템에 연결된 혼합 장치 내부에 직접 가열 시스템을 갖춘 능동적인 온도 제어를 제공합니다.
초저유량 정밀 습도 조절용: MHC32-100
MHG32-100은 최대 100ml/min의 매우 낮은 유량에서 습도 조절을 위한 고정밀 유량 컨트롤러를 장착하고 있습니다.
외부 또는 수동 가열/냉각
MHG32는 실온 주변의 응용 분야나 고객 맞춤형 가열/냉각 시스템이 사용되는 경우를 위해 능동 온도 제어 없이도 제공됩니다. 혼합 장치는 2°C에서 95°C 범위 내에서 외부적으로 가열되거나 냉각될 수 있습니다. 능동 온도 제어가 없는 응용 분야의 경우, 공기를 가습할 때 불가피하게 발생하는 증발 엔탈피는 혼합 장치 내부의 히터에 의해 보상되어, 혼합기 헤드가 열전도를 통해 수동으로만 가열되더라도 전체 온도 범위에 걸쳐 포화 상태까지 정밀하게 제어된 습도를 보장합니다.
높은 수준의 맞춤 제작
다양한 맞춤 제작 가능성을 통해 MHG32는 어떤 목표 시스템에도 적용될 수 있으며 OEM 제품으로서 장비 솔루션에 완벽하게 통합될 수 있습니다.
습도 센서
센서 인터페이스는 완벽하게 구성 가능합니다. 아날로그 신호 출력이 있는 모든 센서를 연결할 수 있습니다.
작동 및 소프트웨어 인터페이스

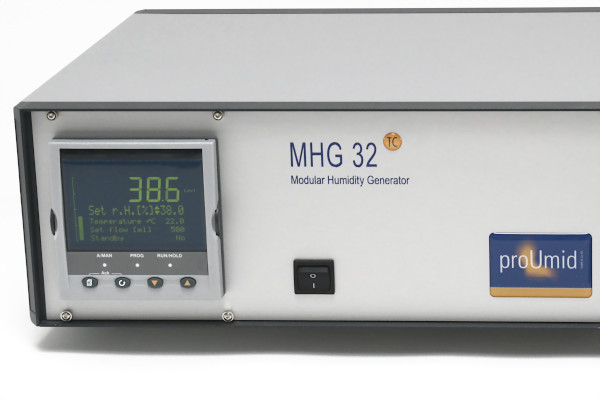

MHG는 전면 패널을 통해 로컬로 작동하거나 RS232 또는 이더넷을 통해 원격으로 제어할 수 있습니다. 소프트웨어 인터페이스는 완벽하게 구성 가능하며 목표 시스템의 제어 소프트웨어에 완벽하게 통합될 수 있습니다.
추가 옵션
Technical Specification
구분 | MHG32 | MHG32 TC | MHG32-100/TC |
| 유량 범위 | 0 ~ 500 ml/min 또는 0 ~ 1000 ml/min | 0 ~ 100 ml/min | |
| 습도 범위 | 2% RH ~ 98% RH (10~30 °C에서 ±0.8% RH)* | ||
| 온도 범위 | 증발 엔탈피 보상, 능동 온도 제어 없음** | 주변 온도 ~ 80°C | |
| 물 공급 | 분리형 탱크, 700 ml | ||
| 가스 공급 | 압축 공기 / 질소 2.5 bar ~ 10 bar 건조, 청정, 오일 프리 (class 1, ISO 8573-1:2010) | ||
| 인터페이스 | RS232 이더넷 (옵션) | ||
| 크기 및 무게 | 너비 450 mm, 깊이 320 mm, 높이 140 mm, 무게 6.5 kg | ||
* 달성 가능한 최소 습도는 캐리어 가스의 수분 함량에 따라 달라집니다. 편차 데이터는 Rotronic HC2A-S 센서를 기반으로 합니다.
** 외부 가열/냉각은 고객이 적용할 수 있습니다. 온도 범위: 최소 2°C ~ 최대 95°C.
*** 기타 가스는 요청 시 제공됩니다. 기본적으로 유량 컨트롤러는 공기를 캐리어 가스로 하여 보정됩니다.
