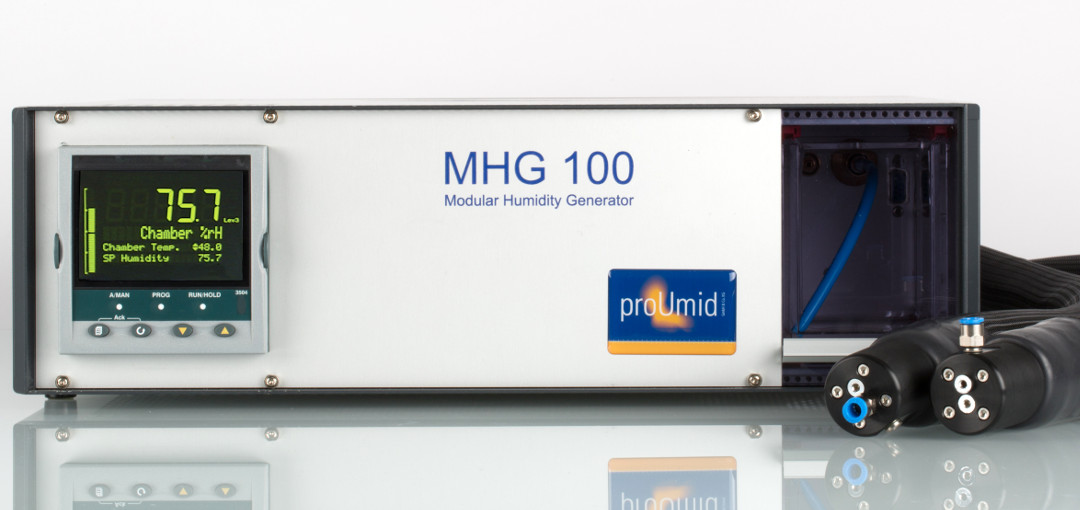

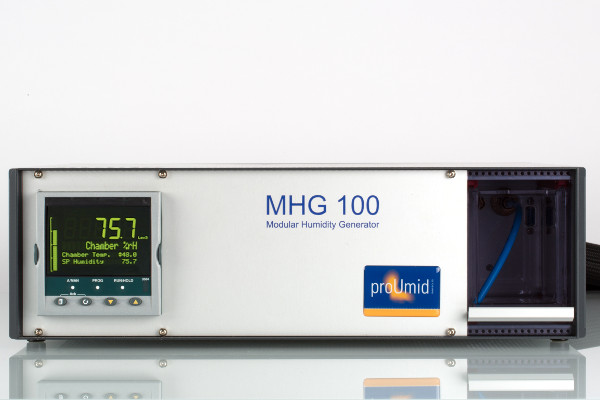

MHG100 – Controlled Humidity
매우 강력한 MHG100은 개방형 시스템이나 대용량 챔버 등 높은 유량이 요구되는 응용 분야를 위해 설계되었습니다. 폐쇄 루프 방식과 제어된 온도에서의 습도 제어 기능을 통해 까다로운 환경에서도 상대 습도를 정확하게 조절할 수 있고, 최대 15 l/min의 유량을 제공하며, 최대 100L의 챔버 부피에서 습도 제어가 가능합니다. 두 개의 라인으로 구성된 대칭 가스 공급 구조와 모듈식 설정, 넓은 온도 및 습도 범위는 MHG100을 다양한 목표 시스템에 완벽히 적용할 수 있게 합니다. OEM 제품으로 제공되는 MHG100은 어떤 장비 설정에도 손쉽게 통합될 수 있습니다.
시스템 구조
MHG100은 중앙 제어 장치와 목표 공간으로 연결되는 두 개의 온도 제어 공급 라인으로 구성됩니다. MHG100의 핵심은 제어된 습도의 일정한 가스 흐름을 제공하는 강력한 중앙 가습 및 혼합 장치입니다. 습도 제어는 건조 가스와 포화 가스를 혼합하여 설정됩니다.

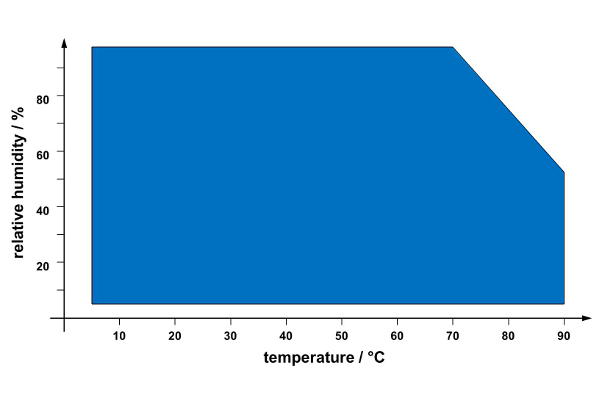

넓은 온도 및 습도 범위
MHG의 온도는 수동 또는 자동화된 알고리즘에 의해 목표 시스템의 조건에 맞게 조절될 수 있으며, 5 °C ~ 75 °C 범위에서 작동할 수 있습니다. 습도 제어는 5 % RH ~ 95 % RH의 전체 범위에서 가능합니다. 작지만 강력한 MHG100은 고온 및 고습에서도 매우 높은 유량을 제공합니다.

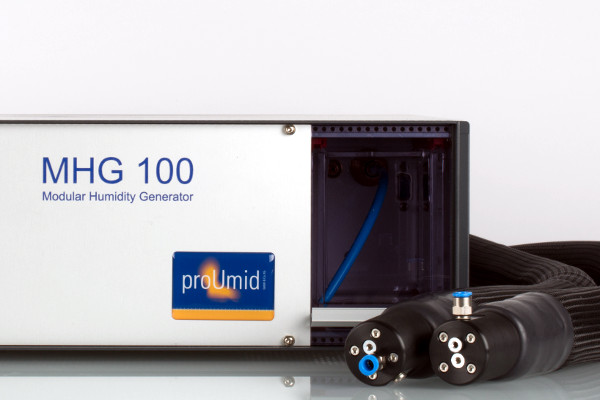

가열 공급 라인
공급 라인의 온도 제어에는 자동 또는 수동으로 구성된 온도 오프셋이 포함됩니다. 이를 통해 공급 라인에 응축 위험 없이 매우 높은 온도에서도 포화 수준까지의 습도 제어가 보장됩니다.

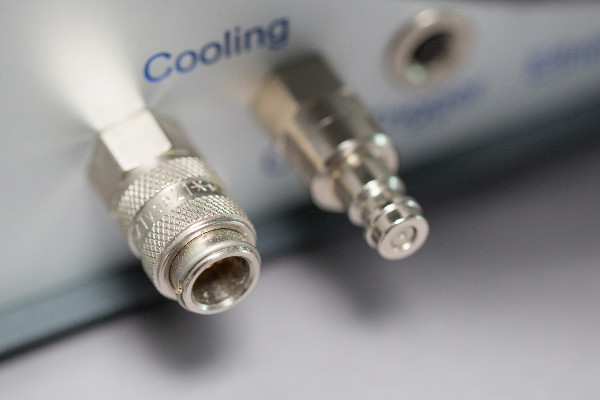

냉각 옵션
냉각 순환 조절기를 MHG100에 연결하여 실온 이하, 빙점 바로 위까지의 온도에서 작동할 수 있습니다.
맞춤 제작 및 통합
MHG100의 특별한 모듈식 설계는 OEM 제품으로서 장비 솔루션에 완벽하게 통합할 수 있는 여러 옵션을 제공합니다.
센서 인터페이스
MHG100은 자유롭게 구성 가능한 온도 및 습도 센서 인터페이스 연결을 위해 장착되어 있습니다. 아날로그 신호 출력이 있는 모든 센서를 연결할 수 있습니다.
작동 및 소프트웨어 인터페이스
제어 장치에서 직접 사용자 인터페이스를 통한 작동은 명확하고 간단합니다. 원격 제어를 위해 RS232 또는 이더넷 인터페이스를 사용할 수 있으며, Modbus 인터페이스는 완전히 접근 가능하여, MHG100을 사용자별 분석 소프트웨어에 완벽하게 통합할 수 있습니다.
Technical Specification
구분 | MHG100 |
| 유량 범위 | 0 ~ 15 l/min (제어 유량 기준, 포화/습윤 가스 흐름 최대 10 l/min) |
| 습도 범위 | 5 ~ 95 % RH (10~30 °C에서 ±0.8 % RH) |
| 온도 범위 | 5 ~ 75 °C |
| 물 공급 | 분리형 탱크, 700 ml |
| 가스 공급 | 압축 공기 / 질소 2.5 bar ~ 10 bar 건조, 청정, 오일 프리 (class 1, ISO 8573-1:2010) |
| 인터페이스 | RS232 이더넷 (옵션) |
| 크기 및 무게 | 너비 450 mm, 깊이 435 mm, 높이 140 mm, 무게 13.5 kg |
* 달성 가능한 최소 습도는 캐리어 가스의 수분 함량에 따라 달라집니다. 편차 데이터는 Rotronic HC2A-S 센서를 기반으로 합니다.
** 외부 가열/냉각은 고객이 적용할 수 있습니다. 온도 범위: 최소 2°C ~ 최대 95°C.
*** 기타 가스는 요청 시 제공됩니다. 기본적으로 유량 컨트롤러는 공기를 캐리어 가스로 하여 보정됩니다.
