ProUmid는 분석 기기 및 기술 장비에서 흡착을 측정하고 상대 습도를 정밀하게 제어하기 위한 최첨단 고품질 제품을 제공합니다.
SPS - Vapor Sorption Analyzer
SPS 시리즈 장비는 완전 자동화된 중량 측정 방식의 증기 흡착 분석기입니다. 넓은 온도 및 습도 범위 내에서 흡착 등온선과 동역학을 측정하며, 정확하고 신뢰성 있는 측정 결과를 위해 손쉬운 작동법과 견고한 설계를 결합했습니다. SPS만의 고유한 기능들은 일반적인 단일 샘플 장비와는 차별화됩니다.
• 다량의 샘플 처리
• 첨단 저울 기술
• 넓은 온도 및 습도 범위
• 교정 및 검증

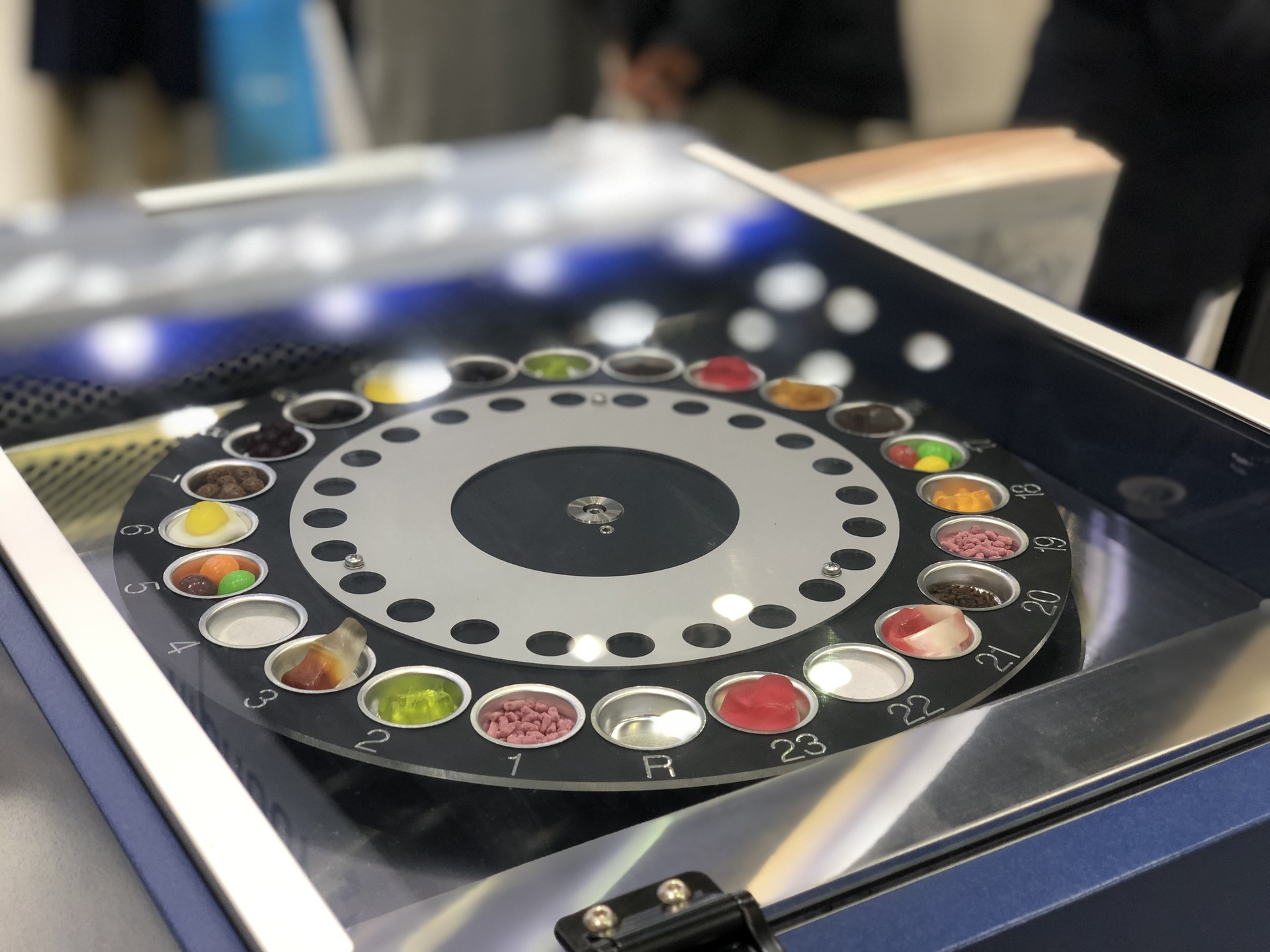

다량의 샘플 처리

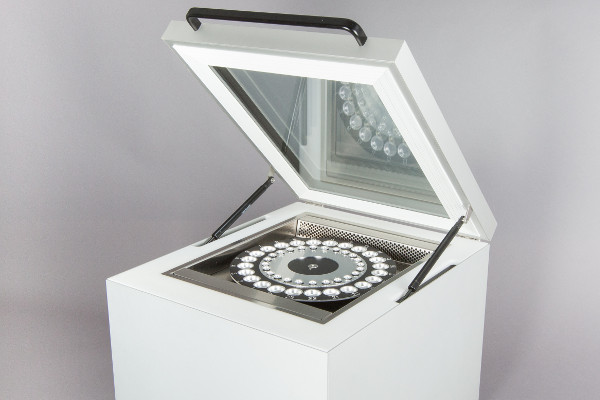

SPS의 다중 샘플 처리 기능은 한 번의 측정으로 최대 23개의 샘플을 분석할 수 있게 하며, 샘플 접시는 샘플 캐러셀(carousel) 위에 원형으로 배열됩니다. 자동샘플채취기(autosampler)가 샘플을 순서대로 저울 위에 올려놓아 무게를 측정합니다.
첨단 저울 기술
상부 하중 방식(top-loading)의 마이크로 및 울트라-마이크로 저울을 사용하며, 샘플을 저울 접시 위에 간단히 올려놓기만 하면 됩니다. 저울의 고리에 샘플을 매달기 위해 핀셋을 사용할 필요가 없습니다.
저울의 내구성
내부 기준 물질(internal reference)이 마이크로 저울의 모든 드리프트를 보상하여, 장시간(24시간 이상) 측정에서도 뛰어난 저울 안정성을 제공합니다.
넓은 동적 하중 범위
마이크로 저울은 3mg부터 220g까지의 넓은 하중 범위에서 정밀하고 재현성 있는 측정을 제공하며, 여러 샘플은 동일한 질량일 필요가 없으며, 각각 다른 질량도 측정 가능합니다.
뛰어난 중량 측정 분해능
SPS 시리즈의 마이크로 및 울트라-마이크로 저울은 0.1 µg에서 10 µg에 이르는 중량 측정 분해능을 제공합니다.
넓은 온도 및 습도 범위
많은 응용 분야에서 상온 조건을 벗어난 온도 및 기후 조건에서의 재료 흡착 거동에 대한 관심이 높으며, SPS의 넓은 온도 범위는 서늘한 5 °C부터 더운 60 °C까지의 극한 조건에서 증기 흡착 분석을 수행할 수 있게 합니다. 상대 습도는 완전히 건조한 0%부터 응결에 가까운 98% RH까지 전체 범위에 걸쳐 정밀하게 설정하고 조절할 수 있습니다.
교정 및 검증성
• 중량 측정 교정
마이크로 또는 울트라-마이크로 저울은 내부 기준 분동을 사용하는 자동화된 루틴을 통해 쉽게 교정됩니다.
• 습도 검증
습도 센서의 교정은 염 표준물질을 사용하여 수행됩니다. 더 빈번하고 빠른 습도 교정 검증을 위해, ProUmid는 인증된 ‘습도 보정 재료’을 제공합니다.
SPS - 증기 흡착 분석기 모델
SPS11-10µ

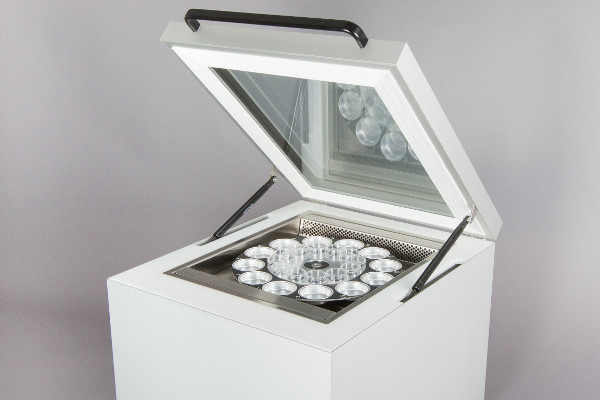

SPS11-10µ 시스템은 견고하고 작동하기 쉬운 다중 샘플 증기 흡착 분석기입니다. 저울의 넓은 하중 범위 덕분에 부피가 크거나 무거운 샘플 분석에 완벽하게 적합합니다. 일반적인 적용 분야는 화학 및 식품 산업뿐만 아니라 건축 물리학 및 목재 연구에서 찾아볼 수 있습니다.
SPSx-1µ High Load
혁신적인 센서 기술 덕분에 SPSx-1µ High Load는 최대 220 g의 넓은 하중 범위에 걸쳐 매우 높은 분해능을 달성합니다. 현재 동시에 측정할 수 있는 가장 많은 샘플 수와 결합하여, 이 시스템은 시장에서 가장 강력하고 다재다능한 증기 흡착 분석기입니다. SPSx-1µ High Load는 사용 가능한 모든 하드웨어 액세서리와 호환됩니다.
SPSx-1µ Advance
SPSx-1µ Advance 모델은 최고의 칭량 성능과 1 µg의 중량 측정 분해능에서 ±2 µg 미만의 매우 높은 재현성을 보여줍니다. 10 mg부터 최대 22 g까지의 전체 하중 범위에서 중소형 크기의 샘플을 극도로 높은 분해능으로 측정합니다. 팬의 넓은 표면적은 최적화된 흡착 동역학을 보장합니다.
SPS23-100n

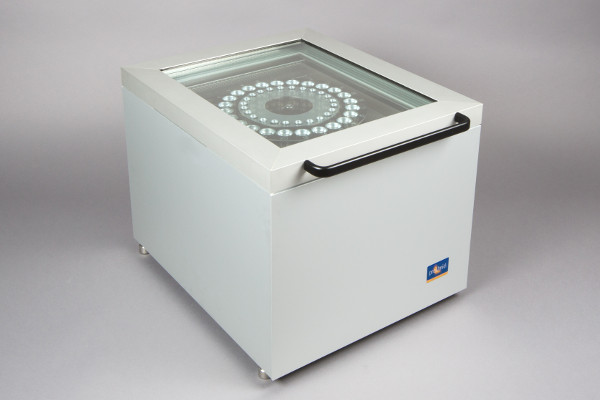

100나노그램(0.1 µg)의 중량 측정 분해능을 가진 고감도 시스템이며, 제약 전제제(pre-formulation) 연구와 같이 매우 적은 양의 샘플만 사용 가능한 응용 분야를 위해 설계되었으며, 높은 샘플 처리량과 샘플 간 뛰어난 재현성을 제공합니다. 평평하고 청소하기 쉬운 표면과 직관적인 작동법으로 민감한 물질에도 이상적입니다.
Operation Principle
기본 작동

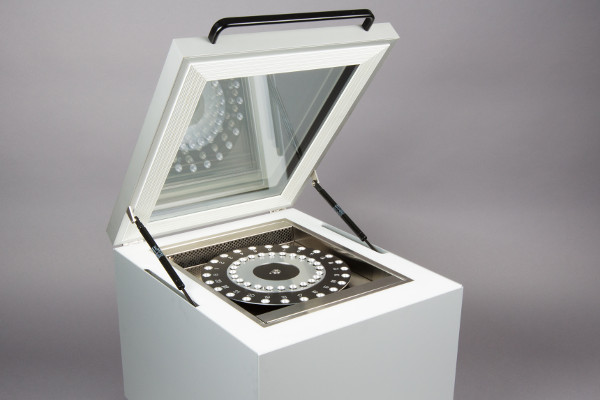

원형 샘플 접시가 장착된 캐러셀은 온도와 상대 습도가 제어되는 측정 챔버에 배치됩니다. 내부 공기는 지속적으로 순환하며 샘플에 최적의 기류를 제공해 균일한 온도와 습도를 유지합니다. 캐러셀은 회전하여 샘플을 한 접시씩 칭량 팬 위에 올려 연속 측정하며, 내부 기준 물질이 저울 드리프트를 완벽히 보정합니다.
흡착 제어 소프트웨어

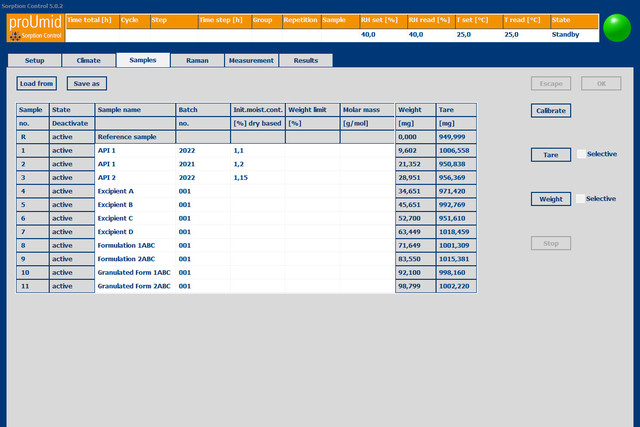

소프트웨어는 직관적이고 사용자 친화적입니다. 기본 파라미터와 온도/습도 프로파일을 설정하고, 샘플 무게를 기록한 후 시작 버튼을 누르면 측정이 자동으로 진행됩니다. 결과는 실시간으로 업데이트되며, 필요 시 실험 중에도 설정을 조정할 수 있습니다.

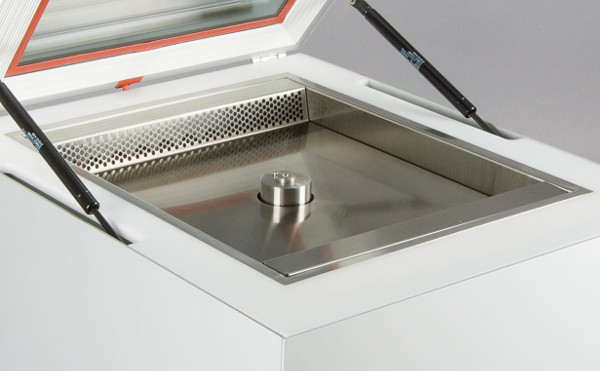

손쉬운 세척

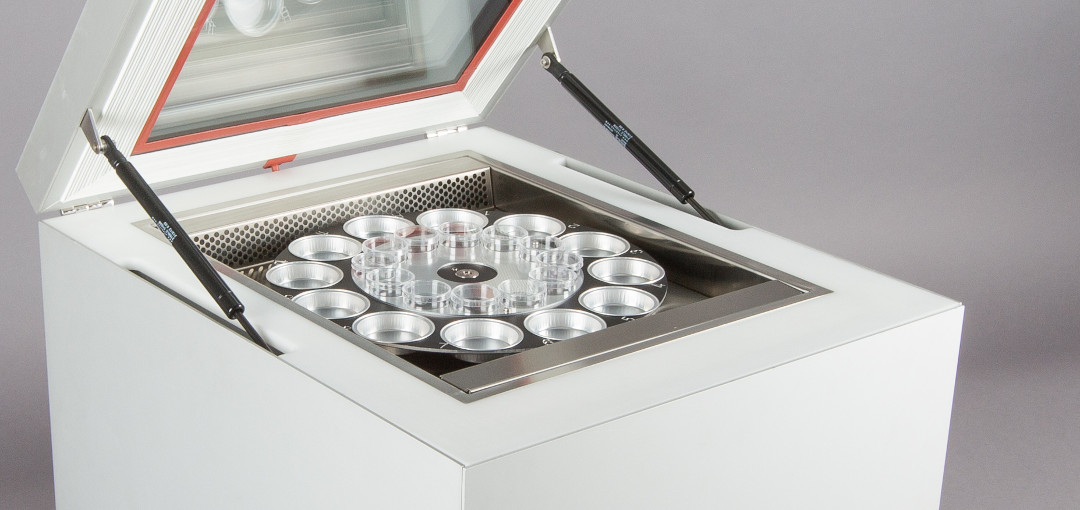

샘플 접시는 전체 샘플 트레이를 제거하여 장비 외부에서 채웁니다. 이 절차를 통해 채우는 동안 장비가 오염되는 것을 방지합니다. 우발적인 오염이 발생한 경우에도, 장비 내부의 평평한 표면 덕분에 측정 챔버를 쉽게 청소할 수 있습니다.
소프트웨어의 호환성

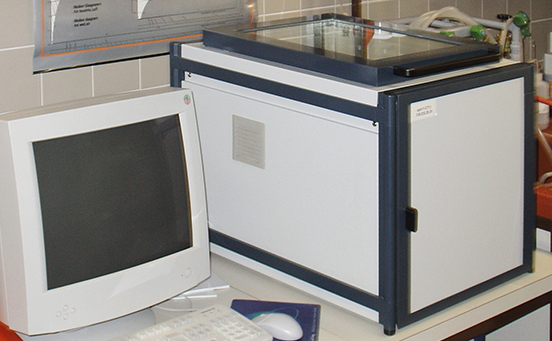

SPS 시스템은 지속적으로 개발·개선되고 있으며, 모든 하드웨어와 소프트웨어가 이전 모델과 호환되도록 관리됩니다. 실제로 1999년에 납품된 인스부르크 대학의 가장 오래된 SPS 장비도 최신 소프트웨어 버전으로 매일 정상 작동하고 있습니다.
Technical Specification
| 모델 | SPS11-10µ | SPSx-1µ High Load | SPSx-1µ High Loadance | SPS23-100n |
| 적용 분야 | 건축 물리학, 목재 연구, 투과도 | 식품, 화학, 재료 특성 분석 | 제약 및 식품 연구, 화학 | 제약 연구 전 제제 |
| 온도 범위 | 5 ~ 60 °C (±0.1 K) | 5 ~ 40 °C (±0.1 K) | ||
| 습도 범위* | 0 ~ 95 % RH (10 ~ 30 °C에서 ±0.5 % RH) | |||
| 최소 샘플 질량 | < 50 mg | < 30 mg | < 10 mg | < 3 mg |
| 최대 샘플 질량 | 220 g | 22 g | 2,000 mg | |
| 샘플 개수 & 크기 | 11개 샘플 ⌀ 50 mm | 23개 샘플 ⌀ 33 mm 11개 샘플 ⌀ 50 mm | 23개 샘플 ⌀ 33 mm 11개 샘플 ⌀ 50 mm | 23개 샘플 ⌀ 18 mm |
| 저울 분해능 | 10 µg (최대 111 g) 100 µg (최대 220 g) | 1 µg (최대 22 g) 10 µg (최대 220 g) | 1 µg | 0.1 µg |
| 재현성** | ±20 µg RMS (최대 111 g) ±100 µg RMS (최대 220 g) | ±5 µg RMS (최대 22 g) ±20 µg RMS (최대 220 g) | ±2 µg RMS | ±1.5 µg RMS |
| 물 공급 | 분리형 탱크, 700 ml | |||
| 가스 공급 | 압축 공기 / 질소 2.5 bar ~ 10 bar 건조, 청정, 오일 프리 (class 1, ISO 8573-1:2010) | |||
| 규격 & 무게 (W x D x H) | 폭 488 mm, 깊이 660 mm, 높이 437 mm (뚜껑 열었을 때 1,0240 mm), 무게 62 kg | |||
* 전체 습도 범위는 챔버 온도가 실온보다 약간 높을 때만 도달할 수 있습니다.
** 제곱 평균 제곱근(Root mean square). 명시된 값은 시스템이 마이크로 저울 작동에 적합한 환경에 설치되었다고 가정합니다.
Accessories & Options
통합 이미징 시스템

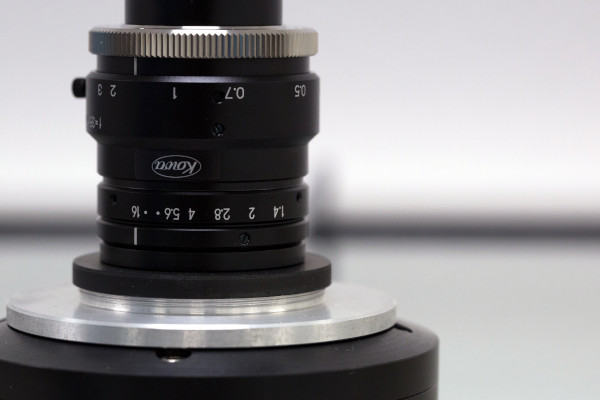

흡착 측정 중 샘플의 시각적 검사를 위해 비디오를 장착하여 SPS 증기 흡착 분석기의 기능을 확장할 수 있습니다.
라만 프로브

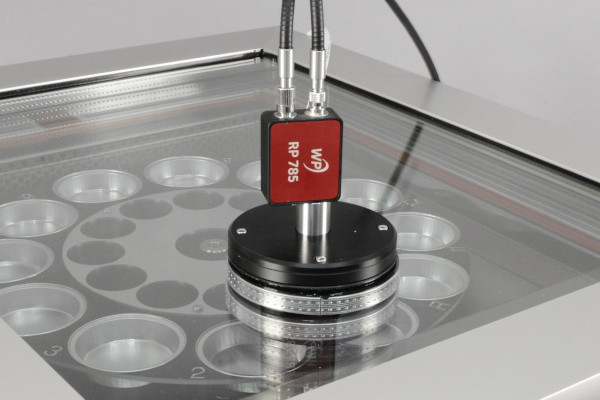

진행 중인 흡착 측정 중 분광 분석을 위해 라만 프로브로 SPS의 기능을 확장할 수 있습니다.
수증기 투과도
추가 옵션인 투과도 키트(Permeability kits)는 호일 및 필름의 수증기 투과도 분석 기능을 추가하여 Vsorp의 측정 가능 범위를 확장할 수 있습니다.

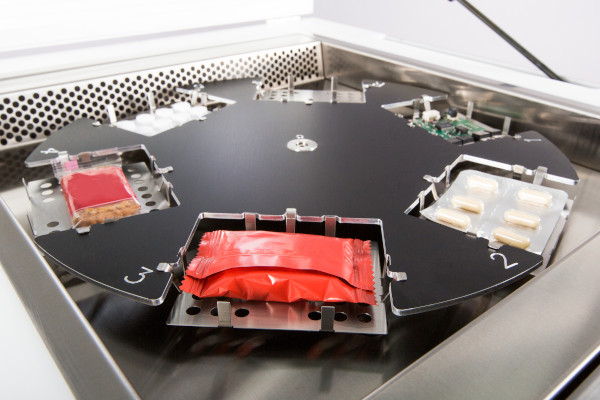

대형 샘플의 수분 흡착
포장재, 블리스터, 콘크리트 또는 단열재와 같은 대형 샘플의 흡착 분석을 수행할 수 있습니다.

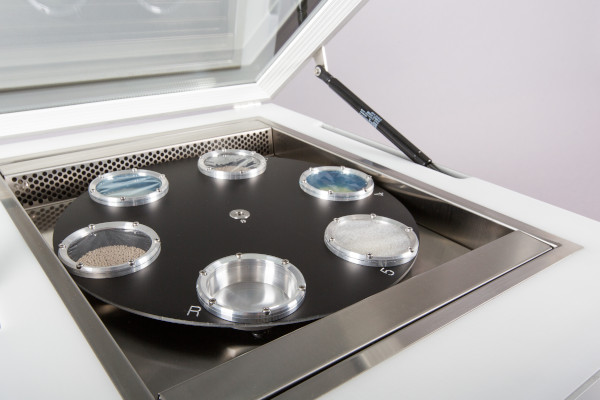

통합 이미징 시스템
샘플 위치 수와 샘플 팬 크기가 다른 다양한 샘플 캐러셀을 사용할 수 있습니다. 소량의 미세 분말이나 과립뿐만 아니라 정제, 캡슐, 심지어 전자 부품이나 목재 조각과 같은 대형 샘플도 측정할 수 있습니다.

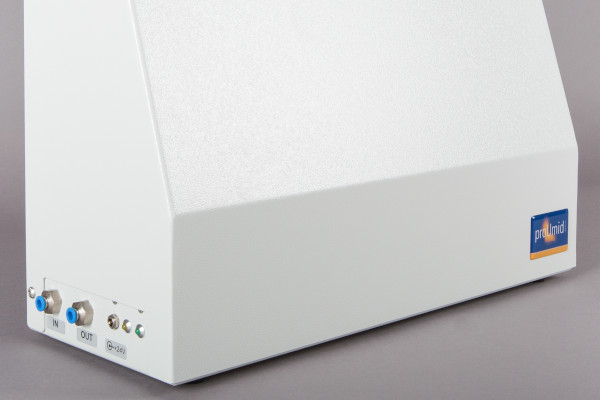

멤브레인 드라이어
최대 2대의 Vsorp 장비에 충분히 건조한 공기를 공급하기 위한 장치입니다.
21 CFR Part 11 호환 소프트웨어
전자 기록에 대한 21 CFR Part 11 규정의 요구사항을 준수하는 소프트웨어 패키지입니다.
