당신을 위해 놀라운 것을 발견하게 해주는 혁신적인 화학도구!
여러 개의 반응기 설정을 5L ~ 35L 범위의 단일 범용 파일럿 스케일 시스템으로 교체합니다:
• 용량 : 5L ~ 35L
Why choose Reactor-Ready Pilot?
여러 반응기 시스템을 단일 범용 파일럿 스케일 시스템으로 교체하고, 교체 가능한 vessel을 빠른시간안에 교체할 수 있으며, AVA Lab Control Software와 호환되도록 설계됩니다.
Flexible
5L ~ 35L까지의 단일 자켓 vessel과 5L~ 10L까지의 진공 자켓 vessel을 제공합니다. 또한, DN200 vessel flange가 있는 두 개의 정밀 그라인딩 뚜껑 중에서 선택 가능합니다.
Universal
소형 스테인리스 스틸 프레임워크는 모든 크기의 vessel을 지원하며, vessel내 내부 높이와 지름 비율이 1.25 : 1로 플랜트 스케일 반응기를 재현합니다.
Interchangeable
빠른 교체가 가능한 vessel 클램프와 와이드 호스 커플링으로 신속하게 vessel을 교체할 수 있으며, 모든 주요 브랜드의 오버헤드 교반기를 사용하고, 도구 없이 손쉽게 조정할 수 있습니다.
Simple
자체 정렬되는 교반기 커플링은 도구 없이 쉽게 연결할 수 있습니다. 혁신적인 호스 manifolds는 열유체 배수를 쉽게 할 수 있도록 설계되었습니다.
단일 재킷 선박의 범위
5L ~ 35L
진공 재킷 용기의 범위
5L ~ 10L
공정 용기
더 큰 규모의 공장이나 제조 용기의 형상을 모방하기 위해
Features
Universal stirrer suppor
• Radleys 및 이외 브랜드의 오버헤드 교반기와 호환 가능
Simple stirrer alignment
• 6축 조정
• 슬라이드 및 글라이드
• 설정 및 잠금
특허받은 Stirrer coupling
• 손쉬운 분리
• 간편하고 빠른 연결
• 화학 저항성이 우수한 PEEK 소재
Single Reaction System
• 5L ~ 35L의 단일 자켓 vessel과 5L ~ 10L까지의 진공
자켓 vessel을 수용할 수 있는 단일 반응 시스템
Thermofluid Manifolds
• 간편한 연결
• 손쉬운 배수
• vessel 사이드암에 가해지는 스트레스 감소
표준 자켓형 Vessel
• 단일 자켓 vessel : 5L ~ 35L
• 진공 자켓 vessel : 5L ~ 10L
• 배수시 잔여물이 남지 않는 하단 배출 밸브
• 비율 1.25 : 1 및 자체 제조
• 다양한 크기와 스타일의 맞춤형 vessel
• 플랜트 스케일 지오메트리 모방
Reactor-Ready Pilot Core System 구성 요소
• 베이스 프레임, 지지대, vessel 클램프, I-빔 및 교반기 지지 보스
• 빠른 분리 연결이 가능한 vessel - manifold 절연 호스
• 배수 기능이 있는 하부 입구 manifold
• 환기가 가능한 상부 출구 manifold
Reactor-Ready Pilot Core System
• PTFE 교반기 가이드
• 스테인리스 스틸 교반기 드라이브 커플링
• 알루미늄 vessel 지지대 칼라 1개
• FEP 플랜지 O-링 및 PTFE 센터링 맞춤 칼라
Reactor-Ready Pilot framework를 온도 조절기와 연결하는 호스는 포함되지 않습니다. M30x1.5 암 연결 또는 적절한 어댑터가 있는 호스가 필요합니다.
Pilot Reaction Vessel Features
• 정밀하게 제작된 borosilicate glass vessels
• 모든 vessel 크기에 맞는 DN200 6개 또는 7개 neck Glass 뚜껑 선택 가능 (맞춤형 옵션 제공)
• V4 제로 데드 스페이스 배수 차단 밸브가 적용되어 과도한 조임을 방지하고 유리 파손 예방 가능

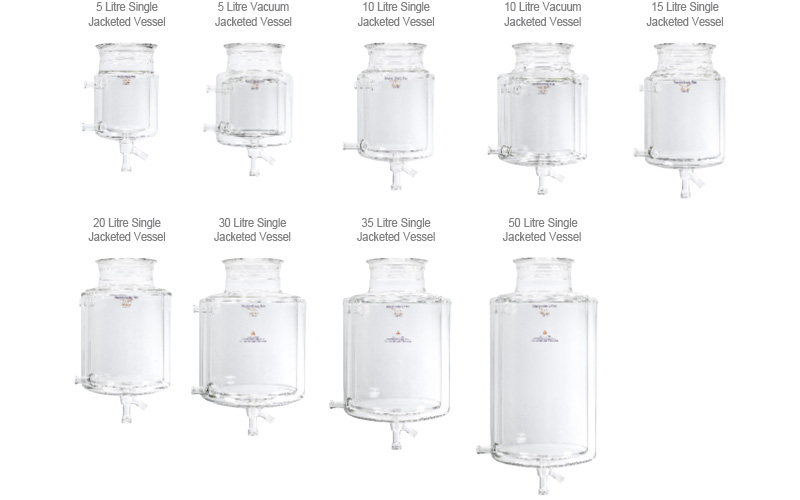

Jacketed Vessels
5, 10, 15, 20, 30, 35L의 단일 자켓 vessel과 5L 및 10L의 진공 자켓 vessel을 수용합니다.
• 단일 자켓 : 5L ~ 35L
• 진공 자켓 : 5L 및 10L
• 배수시 잔여물이 남지 않음
• 비율: 1.25 : 1
Reactor-Ready Pilot Glass Lids
DN200 유리 뚜껑은 모든 vessel 크기에 적합합니다. 6개 또는 7개의 Rodaviss 유리 연결부가 있는 두 가지 표준 구성을 선택하거나 맞춤형 디자인을 요청할 수 있습니다.
• DN200 유리 뚜껑은 모든 vessel 크기에 적합
• 6개 또는 7개의 Rodaviss 원뿔형 유리 연결부가 있는 DN200 뚜껑
• Rodaviss 연결부는 걸리지 않으며, 일반적인 1-in-10 B 및 A 길이 원뿔형 연결부와 호환됨
• Rodaviss A 길이 연결부도 선택 가능
PTFE Vessel Lids
PAT 및 테스트 프로브와 함께 사용하기에 매우 적합합니다.
• 탈착 가능한 PTFE 소켓과 압축 피팅으로 유연성이 뛰어나며, 피팅을 간단히 풀어서 설정에 맞게 교체 가능
• 유리 뚜껑보다 PAT 및 테스트 프로브에 더 적합
• 더 작은 공간에 8개의 포트를 제공하여 공간 활용이 효율적
• 유리보다 더 견고하고 파손될 위험이 적음
• vessel 상단의 빈 공간이 적어 더 효울적으로 사용 가능
Polypropylene Drip Trays
• 받침대는 Pilot 코어에 포함되지 않으며 별도로 주문해야 함
• 화학 저항성이 뛰어난 폴리프로필렌으로 제작되어, 파손 시 누출된 액체와 vessel 내용물을 안전하게 담아냄
• 7L, 22L, 45L, 55L 용량 제공
• Reactor-Ready Pilot 베이스에 간단히 밀어서 장착 가능
