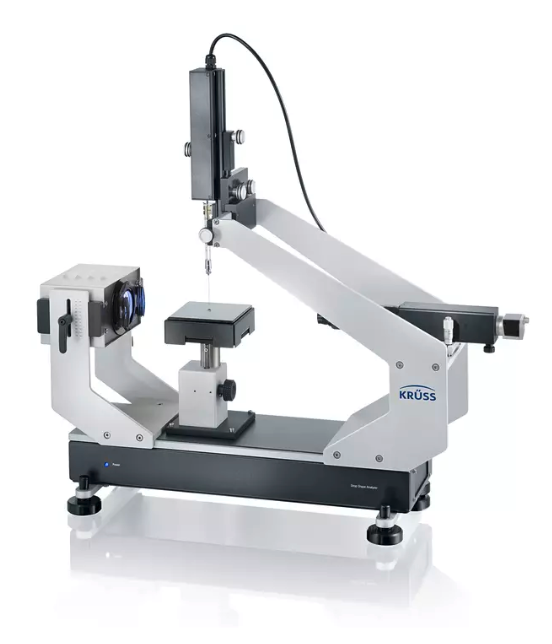

DSA25
Drop Shape Analyzer
높은 투여 정밀도를 갖춘 반자동 젖음성 분석
DSA25의 표준 버전은 정적 및 동적 접촉각을 고정밀로 측정하며, 여러 액체를 이용한 측정으로 표면 자유 에너지를 구할 수 있어, 세척, 전처리 또는 코팅된 샘플의 젖음성 품질을 빠르게 확인할 수 있습니다.
품질 보증 및 공정 최적화
코팅이나 접합 전 플라즈마 처리, 화염처리, 코로나 처리와 같은 활성 공정의 품질보증 및 공정 최적화
성능 평가
소수성 코팅의 효과 분석 및
표면 청정도 평가
젖음성 분석
플라스틱, 유리, 세라믹, 목재, 종이, 금속등
다양한 소재의 젖음성을 제어된 온도에서 분석
측정 방법
 | 고체 표면 위에서 물방울의 접촉각 |
 | 기울어진 표면에서 물방울의 미끄러짐 현상과 전진/후퇴 접촉각 |
 | 액체에 잠긴 원통형 샘플(일반적인 섬유)의 접촉각 |
 | 탈습 행동을 분석하기 위한 후퇴 접촉각 측정 |
 | 액체 속 고체 표면 아래에 있는 기체 거품을 이용한 접촉각 |
 | 접촉각 데이터를 이용한 고체의 표면 자유 에너지 |
 | 원형 샘플 지지대에서 완벽한 대칭을 이루는 물방울의 곡률을 이용한 표면 장력 |
 | 연속적으로 최대 20번까지 측정 후 결과를 함께 표시 |
정적 및 동적 접촉각을 위한
제어된 물방울 공급
소프트웨어 제어를 통해 물방울을 정밀하게 공급하여 반복 가능한 조건과 사용자에 의존하지 않는 결과를 보장합니다. 조절 가능한 공급 속도로 전진각과 후진각을 정확하게 측정할 수 있으며, 이 방식은 측정 위치에 대한 통계적으로 유의미한 평균값을 제공합니다.
고해상도 영상 품질로 정확한
물방울 형상 분석
고해상도 카메라와 고품질 줌 렌즈를 탑재해 물방울을 최적 크기로 선명하게 보여줍니다. 이를 통해 접촉각을 정밀하게 측정할 수 있으며, ADVANCE 소프트웨어의 지능형 영상 분석 알고리즘과 결합해 매우 정확한 결과를 제공합니다.
정확한 시간 제어를 위한
소프트웨어 기능 프로세스
ADVANCE 소프트웨어는 물방울 공급 직후 자동으로 측정을 시작해 시간 손실 없이 기본 데이터를 기록할 수 있습니다. 이는 시간에 따라 젖음 특성이 변하는 샘플을 측정할 때 특히 중요합니다.
Specification
| Camera system | |
| Performance | CF04: 2.3 Mpix, up to 2300 fps CF10: 5.3 Mpix, up to 3450 fps |
| Illumination | |
| Type | high power monochromatic LED |
| Dosing system | |
| Dosing | 1x software-controlled 1x Double pressure dosing system |
| Liquid Needle dosing (optional) | |
| Resolution | 0.1 µL |
| External tilting | |
| Range | 0 to 90° |
| Resolution | 0.01° |
| Contact angle | |
| Range | 0 to 180° |
| Resolution | 0.01° |
| Interfacial and surface tension | |
| Range | 0.01 to 2000 mN/m |
| Resolution | 0.01 mN/m |
