(주)마텍무역 | 접촉각 측정기

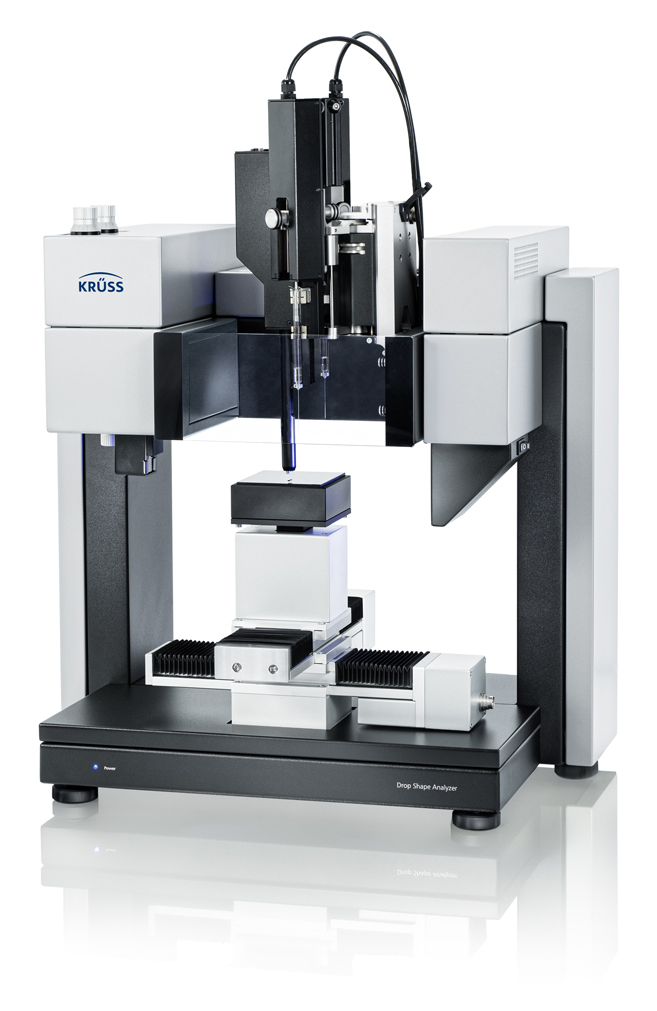

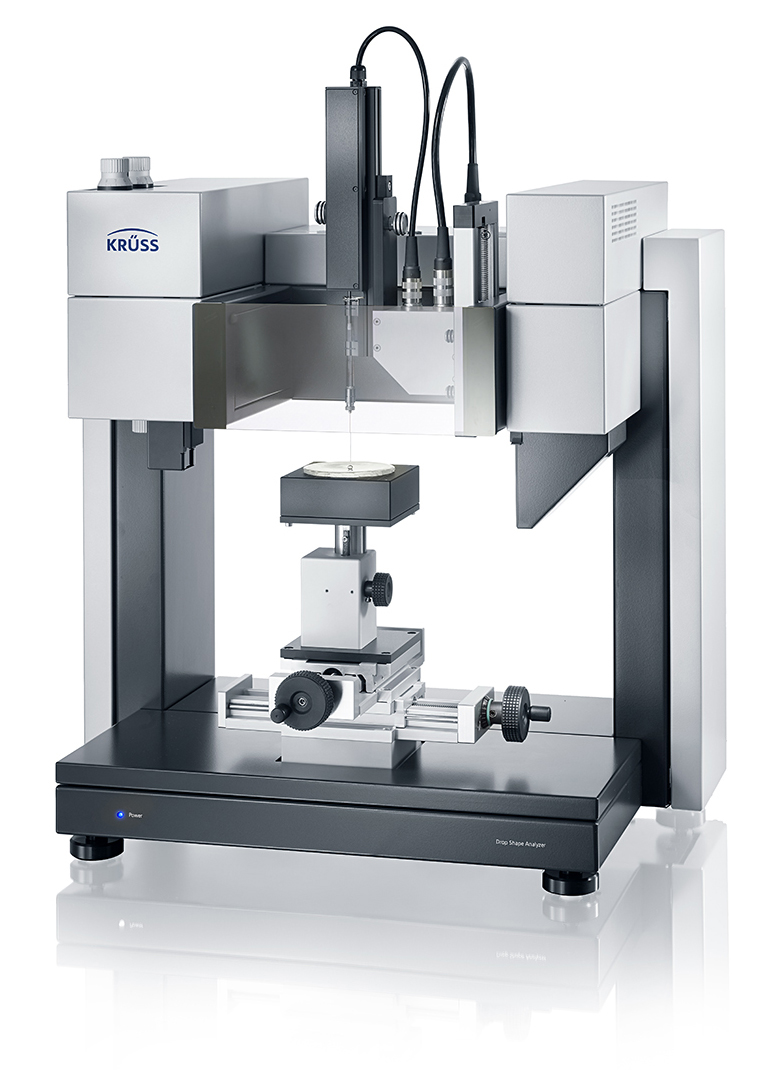

DSA100 솔루션의 표준 구성은 정적 및 동적 접촉각의 반자동 측정과 표면 자유 에너지(SFE)를 통한 습윤성의 과학적 평가를 위해 설계되었습니다. 견고한 하우징이 장착된 이 기기는 표면 전처리 프로세스의 신뢰할 수 있는 품질 보증은 물론 습윤 및 코팅 절차의 개발 및 최적화에 매우 적합합니다. 초고속 원클릭 SFE 측정 및 고온에서의 습윤 분석을 위한 액세서리는 기기의 스펙트럼을 향상시킵니다.

100% Adaptation to your Requirement!

• 표면처리 전후의 개질변화 및 친수성, 소수성 평가

• 동적 접촉각을 이용한 표면의 거칠기, 화학적 균일 분포도 평가

• 디스플레이, 웨이퍼의 세정 공정 평가

• 전자재료 및 코팅제의 표면 접착 및 영향 평가

• 종이, 섬유 등의 젖음성 및 액체의 흐름성 평가

• 고체와 액체 간의 접착에서지 측정 및 표면에너지 분석

• 액체의 표현, 계면 장력 측정

• 다양한 액체 자동 주입 장치 : 압력분사, 멀티(최대 8개 라인) 외

• 샘플의 종류에 따라 선택이 가능한 스테이지 및 특수 홀더

• 프리즘 장착으로 빛의 난반사와 굴절 현상에 따른 오차 최소화

• 표면에너지 계산 (9가지 Method 지원)

• 액체의 표면장력 측정 (by Pendant drop merhod)

• 표면의 Wetting Envelope, Hysteresis (동적 접촉각) 평가

• Surface Mapping 및 Procedure Setting 지원

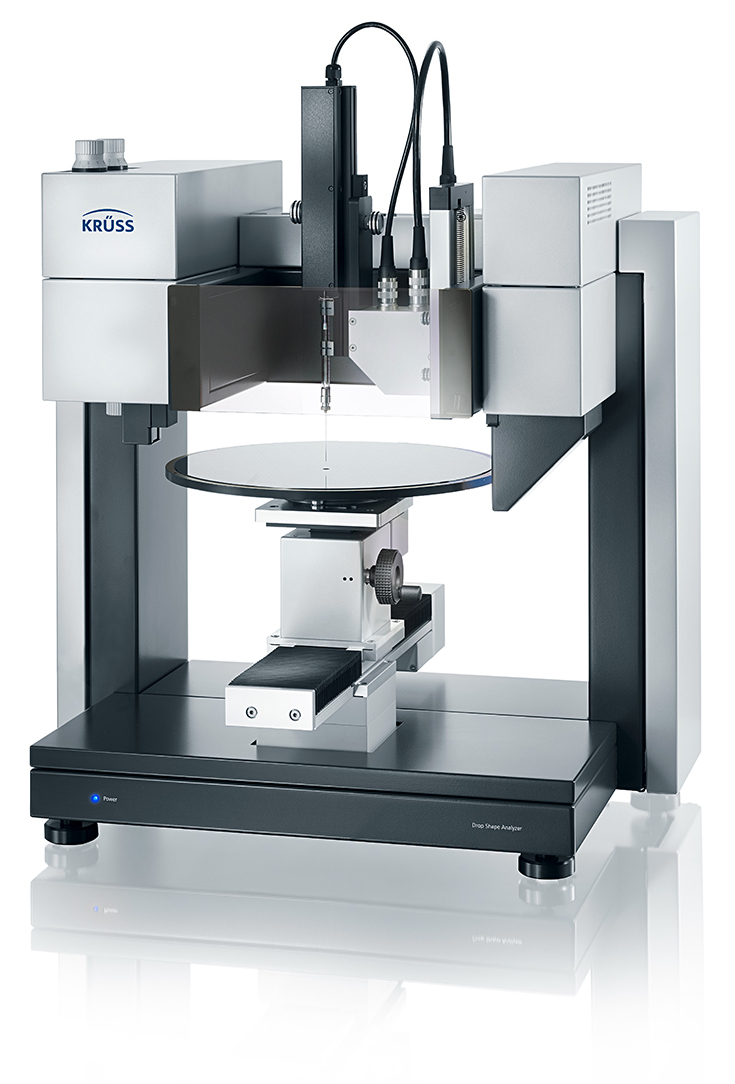

웨이퍼 샘플 모둘, pico단위 볼륨 조정(마이크로 도징시스템)

• USB 타입의 초고속 카메라 장착, LED 조명의 자동 세팅

• 온도, 습도, 압력, 진공 등 측정 환경 제어장치

• 특수한 표면을 위한 다양한 기능

‣ 입사각 정밀 조정(함몰된 표면)

‣ 자동 표면 베이스라인 선택

‣ 선형 또는 커브형 피티(베이스라인)선택

‣ 10도 미만의 저접촉각을 위한 특수 Method

‣ 액체 상의 버블 접촉각(Captive Bubble Method)

물방울 도징 컨트롤 및 간편한 샘플 위치 지정

DSA100을 사용하면 소프트웨어 제어 하에 도징 작업이 수행됩니다. 정확하게 조정 가능한 물방울 부피와 속도는 반복 가능한 조건과 사용자 조건에 맞게 독립적인 측정 결과를 보장하여 뛰어난 품질 관리를 가능하게 합니다. 전진각(advancing)과 후진각(receding)이 조절 가능한 도징 다이나믹으로 인해 더욱 정밀하고 원활하게 실행되며, 이 측정 모드는 측정된 표본 위치에 대해 유의한 평균값으로 이어집니다.

Camera system
USB 3.0 High Speed Camera	160 to 2,300 fps / up to 3,400 fps
Illumination
Type	high power monochromatic LED
Internal and external tilting
Range	0 to 90° (software-controlled)
Resolution	internal tilting: 0.01° \| external tilting: 0.1°

Contact angle
Range	0 to 180°
Resolution	0.01°
Interfacial and surface tension
Range	0.01 to 2000 mN/m
Resolution	0.01 mN/m
