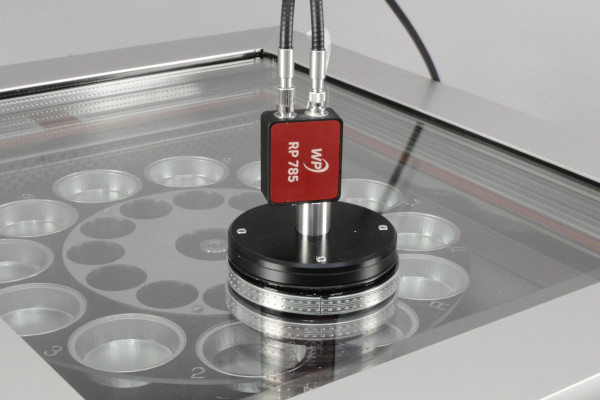

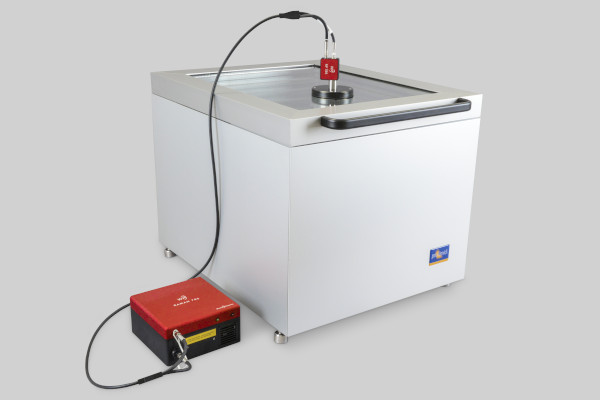

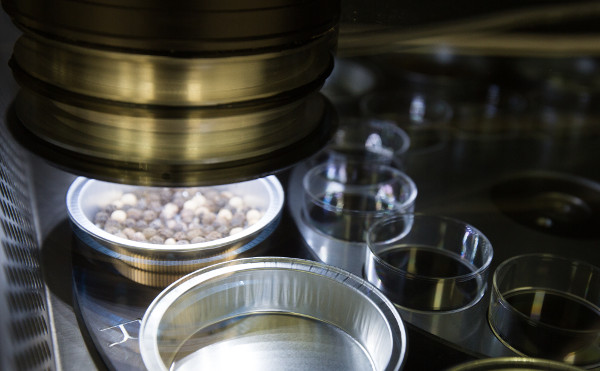

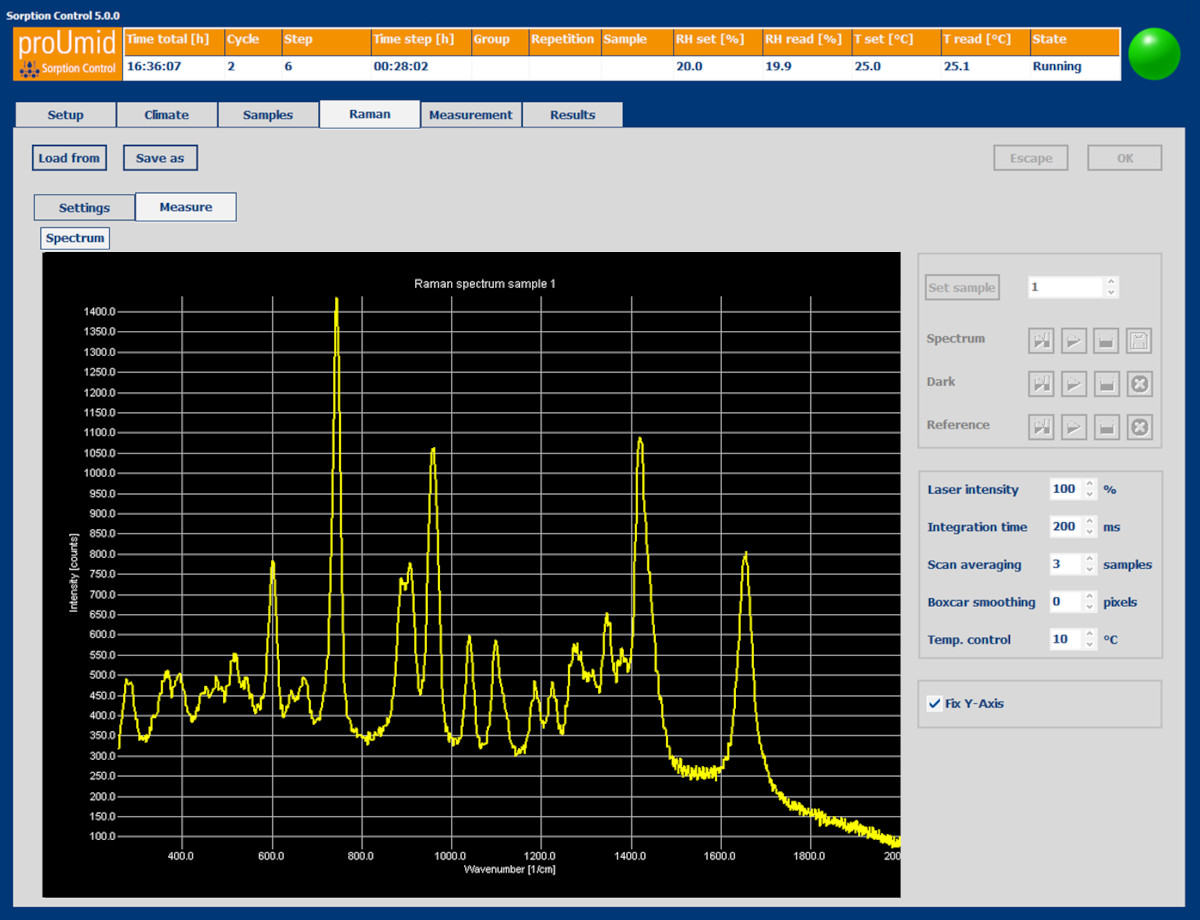

DVS와 라만 분광법의 결합

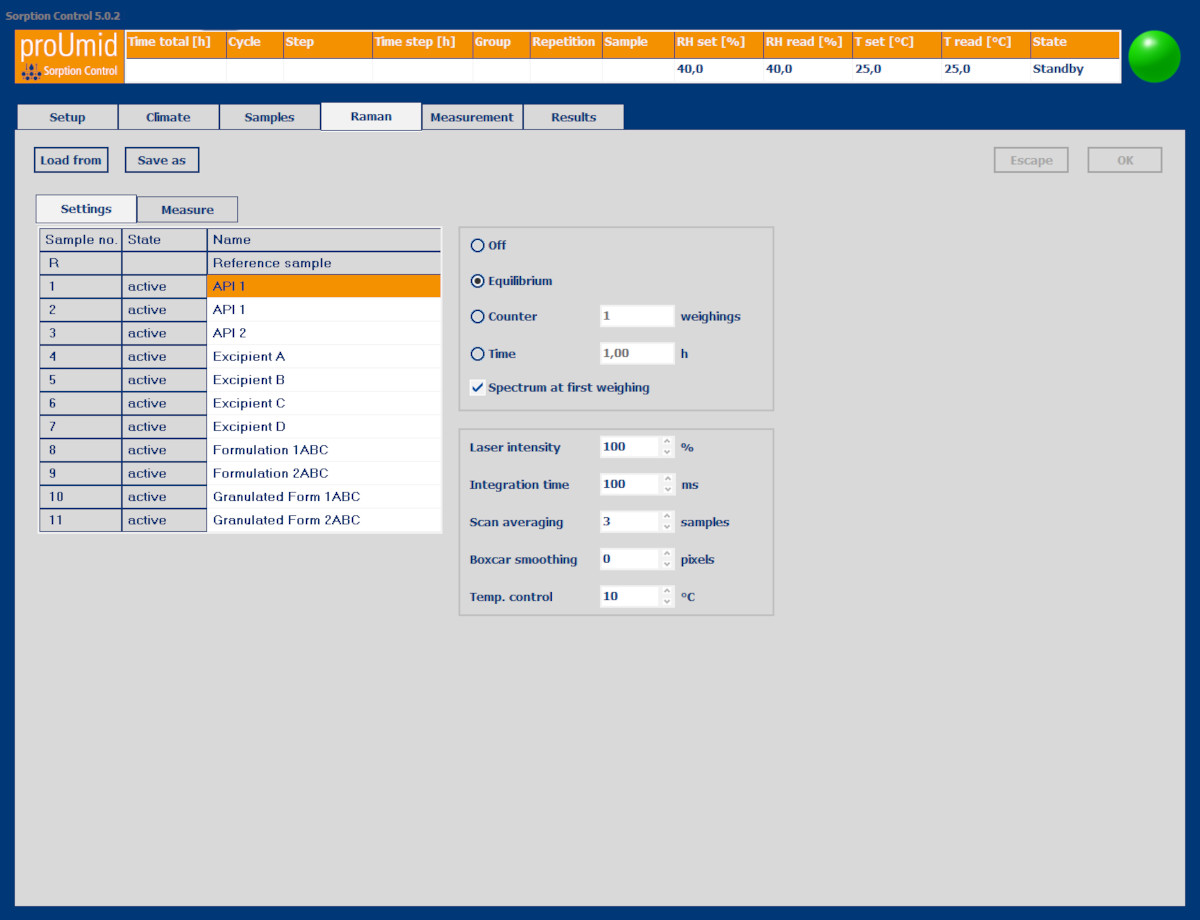

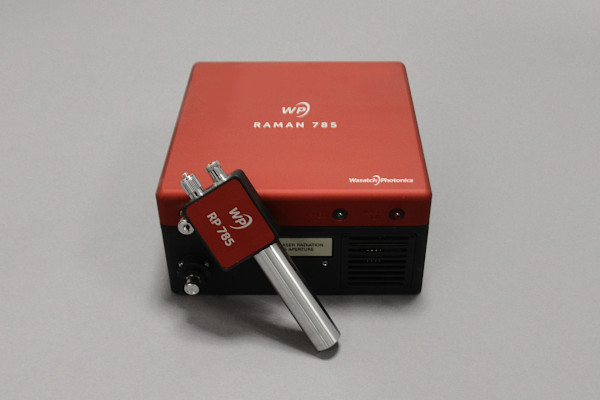

증기 흡착과 라만 분광법을 결합한 센서 융합은 ProUmid SPS 증기 흡착 분석기에 추가 센서를 설치하기 위한 가장 정교한 옵션입니다. DVS-라만 분광법 조합은 수화물 형성(hydrate formation)과 같은 수분 유도 상변화(moisture induced phase transitions)를 모니터링하는 강력한 도구이며, 흡착 등온선을 해당 라만 스펙트럼과 함께 평가하고, 동시에 여러 샘플을 비교하고 측정할 수 있는 기능은 고체 샘플 분석에 새롭고 흥미로운 관점을 열어줍니다. 모든 SPS 장비는 라만 분광계를 새로 장착하거나 기존 장비에 추가로 설치(retrofit)할 수 있습니다.

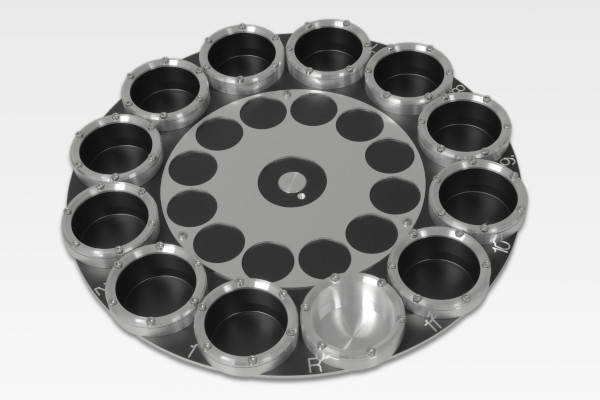

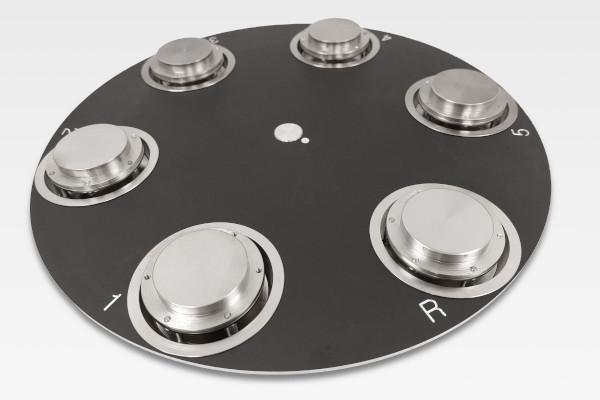

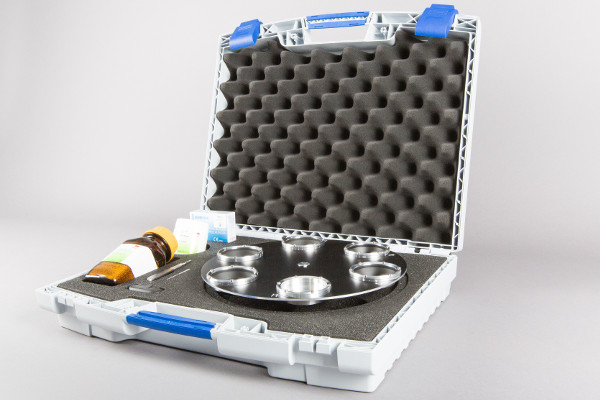

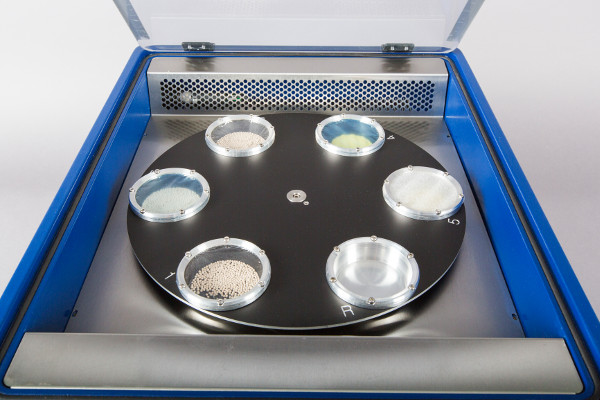

포장재 및 폴리머 필름의 수증기 투과도

수증기 투과도 측정은 종이, 플라스틱 필름, 호일뿐만 아니라 다양한 포장재로 사용되는 판상 재료에서 매우 중요한 과정입니다. 포장재의 수증기 투과율(WVTR)을 정확히 파악하고 관리하는 것은, 환경 조건이 크게 다른 지역에서도 제품 품질을 유지하는 핵심 요소입니다. 얇은 차단층, 호일, 멤브레인 등에서 수분 이동이 중요한 모든 산업 분야의 포장 엔지니어와 제품 개발자는 정밀하고 신뢰성 있으며 반복 가능한 데이터를 제공하는 측정 방법을 필요로 합니다. 많은 경우 동일한 응용 분야에서 흡착 분석과 수증기 투과도 측정이 모두 요구됩니다. 고감도 분석 저울과 정밀한 온도·습도 제어 환경을 제공하는 Vsorp와 SPS 흡착 시스템은 이 두 가지 측정 기능을 하나의 장비에서 구현할 수 있는 최적의 솔루션입니다. 또한, Vsorp와 SPS 모두 다양한 투과도 응용을 위한 전용 키트를 제공합니다.

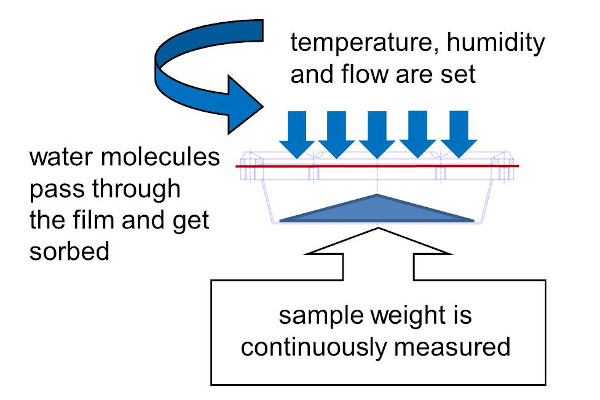

측정 절차

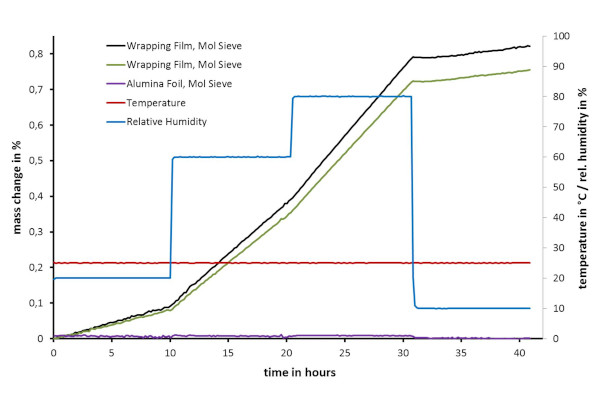

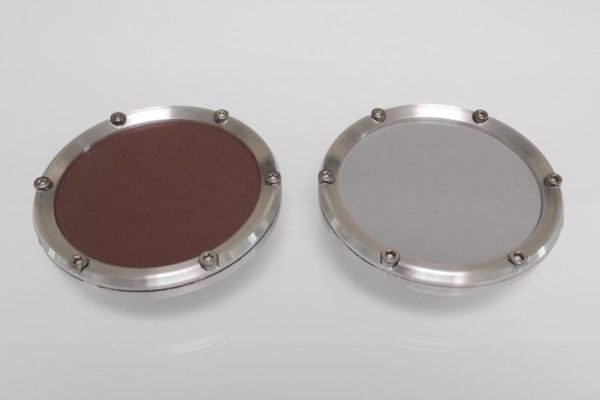

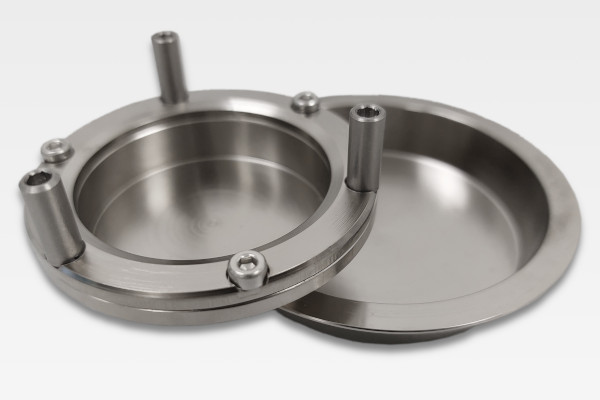

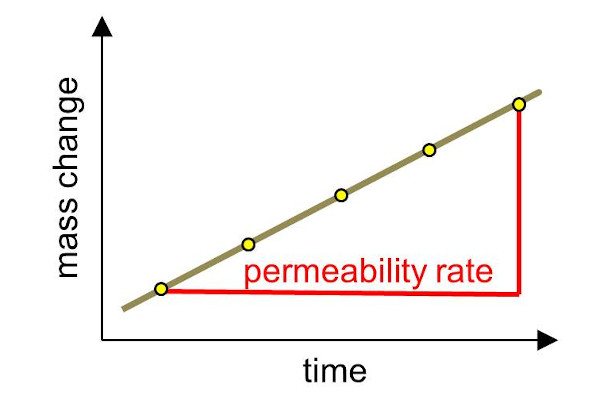

샘플 접시는 건조제, 물 또는 습도 표준물질로 채워집니다. 샘플 자체는 접시의 클램핑 프레임으로 고정됩니다. 측정 챔버 내부의 제어된 기후 조건과 샘플 접시 내부 사이의 수증기 분압 차이가 발생하여 필름을 통해 물 분자가 이동하게 됩니다. 그 결과 샘플 접시의 질량이 일정하게 변화하며 이는 장비의 분석 저울에 의해 기록됩니다. 수증기 투과율은 이 흡착 곡선의 선형 기울기에서 결정됩니다.

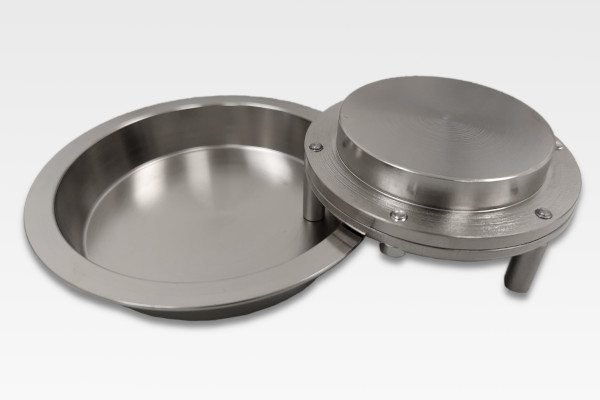

역립 습식 컵 키트 (Inverted-Wet-Cup Kit)

물 또는 다른 액체로 채워진 샘플 팬은 샘플 트레이의 드립 팬(drip pan) 위에 거꾸로 놓입니다. 샘플은 액체와 직접 접촉합니다. 이 방법은 예를 들어 액체 제품(예: 액체 세제)이 직접 접촉하는 포장재를 통한 투과도를 테스트하는 데 사용됩니다. 장치의 측정 챔버에서 일정한 온도와 정의된 상대 습도에서 샘플 필름을 통해 확산되는 내부 액체의 증기량은 연속적인 칭량에 의해 결정됩니다. 샘플 팬 아래의 드립 팬은 샘플 팬에서 누출될 수 있는 모든 액체를 받아 장비가 샘플과 접촉하는 것을 방지합니다.

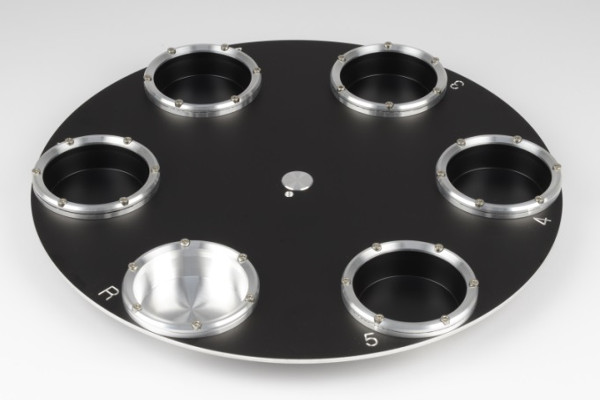

구분	표준 5	표준 11	역립 습식 컵 방식 (Inverted Wet Cup Medthod)
샘플 개수	5개 샘플 & 1개 기준 샘플	11개 샘플 & 1개 기준 샘플	5개 샘플 & 1개 기준 샘플
샘플 면적	3,500 mm²	2,273 mm²	1,507 mm²
최소 검출 가능 투과율	0.05 g/(m² x day)		0.01 g/(m² x day)
정확도	최소 검출 가능 투과율 이내
최대 필름 두께	최대 1 mm (재료 특성에 따라 다름)
샘플 컵 규격	외경 80 mm 내경 66.8 mm 샘플 접시 높이 22 mm	외경 67 mm 내경 53.8 mm 샘플 접시 높이 23 mm	외경 60 mm 내경 43.8 mm 샘플 접시 높이 10 mm
적용 가능 장비	Vsorp Basic, Vsorp Plus, Vsorp Enhanced, SPS11-10µ, SPSx-1µ-High-Load

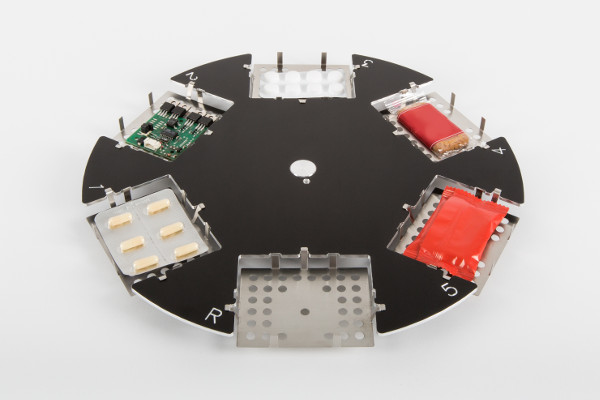

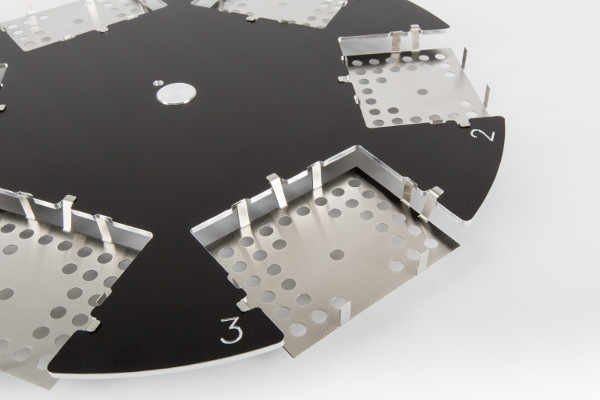

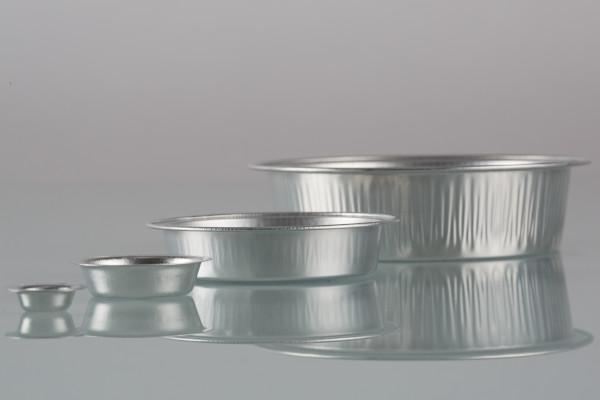

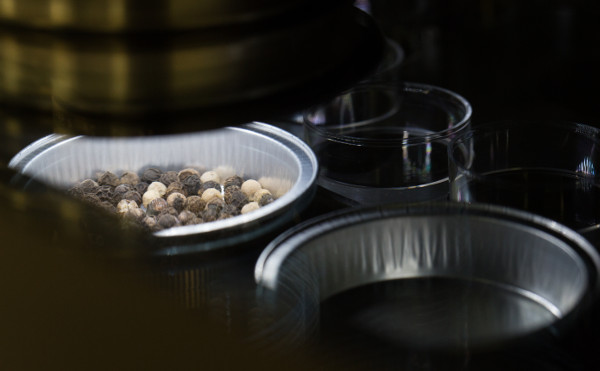

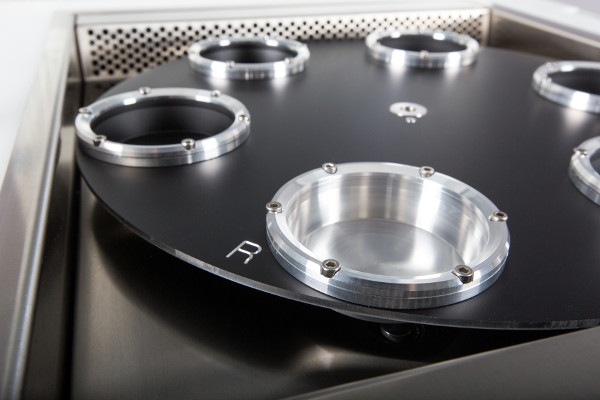

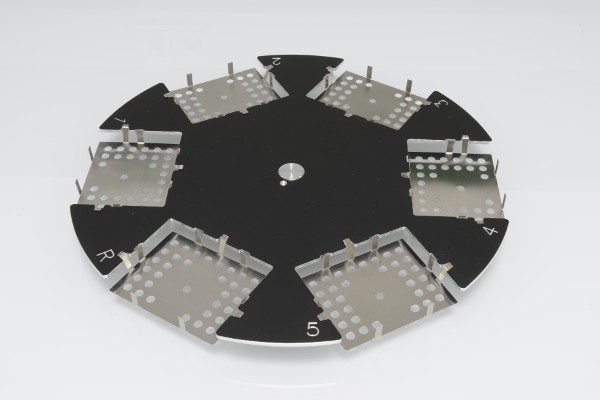

대형 샘플의 흡착 분석

직경이 수 밀리미터를 초과하는 샘플의 분석은 적합한 샘플 홀더를 사용한 편리한 샘플 처리를 필요로 합니다.대형 샘플용 트레이는 SPS와 Vsorp의 다중 샘플 처리 능력을 확장하여, 5개의 사용 가능한 대형 샘플 위치를 제공합니다. 최대 샘플 높이는 28 mm입니다(비디오 카메라나 라만 프로브용 센서 마운트 옵션이 장착된 SPS의 경우 최대 높이 25 mm로 감소). 샘플의 최대 규격은 너비 68 mm, 길이 88 mm입니다. 샘플당 최대 무게는 220 g입니다.

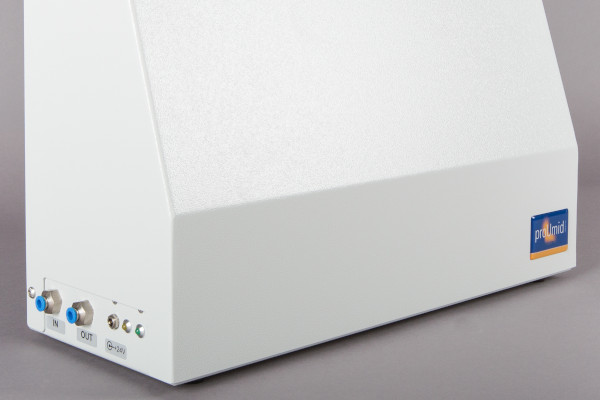

압축 공기 공급 장치가 이슬점(dew point) 요구 사항을 충족하지 못하는 경우, 멤브레인 드라이어는 귀하의 장비와 압축 공기 공급 장치 사이에 설치됩니다. 이 장치는 최대 2대의 SPS 장비 또는 유사한 장치에 건조한 공기를 공급할 수 있습니다. 유입되는 공기는 여과, 건조된 후 압력 저장소에 보관됩니다. SPS 시스템 및 Vsorp 장비의 맥동에 강한(pulse-resistant) 압축 공기 공급 요구 사항을 충족합니다.

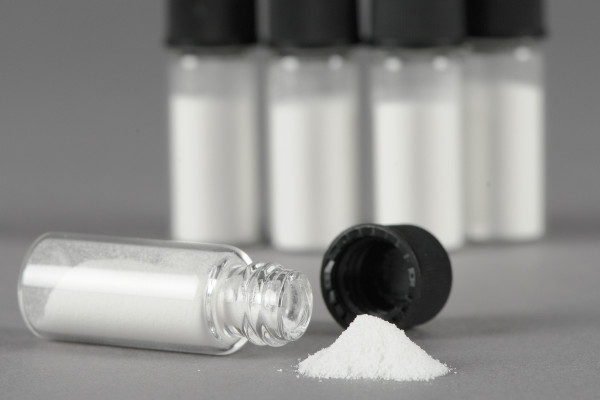

ProUmid 습도 검증 키트에는 5개의 MCC 바이알이 포함되어 있으며, 각 바이알에는 500mg의 MCC 습도 보정 재료가 들어 있습니다. 이 셀룰로오스는 안정성 연구와 라운드 로빈 테스트를 거쳐 검증되었으며, 회사 내부에서 공식 습도 보정 재료로 인증받았습니다. MCC 습도 보정 재료 인증에 대한 자세한 내용은 응용 노트 AN_18-02 MCC 습도 보정 재료 인증을 다운로드하여 확인할 수 있습니다.
